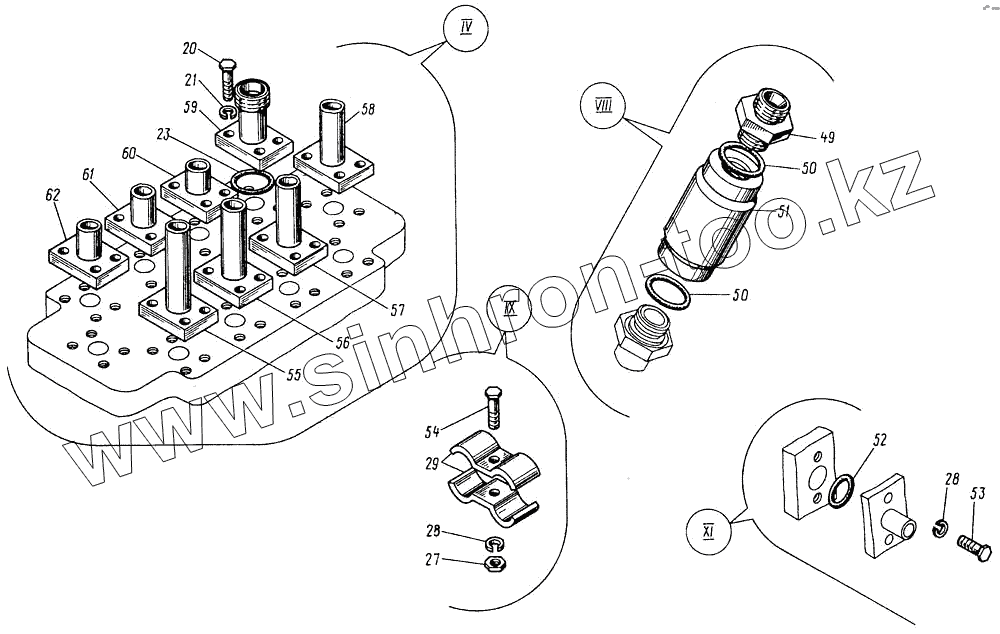

Каталог запасных частей к технике: Кранэкс МТП-71А. Гидросистема силовая

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
20
21
23
27
28
28
29
49
50
50
51
52
53
54
55
56
58
59
60
61
62
Позиция на иллюстрации Заводской номер детали Название детали
20 Болт [МТП-71.19.00.007] Болт
21 Шайба 14.65Г [6402] Шайба 14.65Г
23 Кольцо [9833040-045-30-2-2] Кольцо
27 Гайка М12 [5915] Гайка М12
28 Шайба 12.65Г [6402] Шайба 12.65Г
29 МТП-71.04.06.001 Скоба
49 МТП-71.19.00.013 Штуцер
50 Кольцо [9838050-056-36-2-2] Кольцо
51 22-374562900 Дроссель с обратным клапаном
52 Кольцо [9833034-040-56-2-2] Кольцо
53 Болт М12х35 [7796] Болт М12х35
54 Болт М12х45 [7798] Болт М12х45
55 МТП-71.19.15.000 Труба сварная
56 МТП-71А.36.03.000 Трубопровод
58 МТП-71.19.11.000 Труба сварная
59 МТП-71.19.20.000 Фланец в сборе
60 МТП-71А.36.02.000 Трубопровод
61 МТП-71.19.13.000 Труба сварная
62 МТП-71.19.29.000 Труба сварная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
