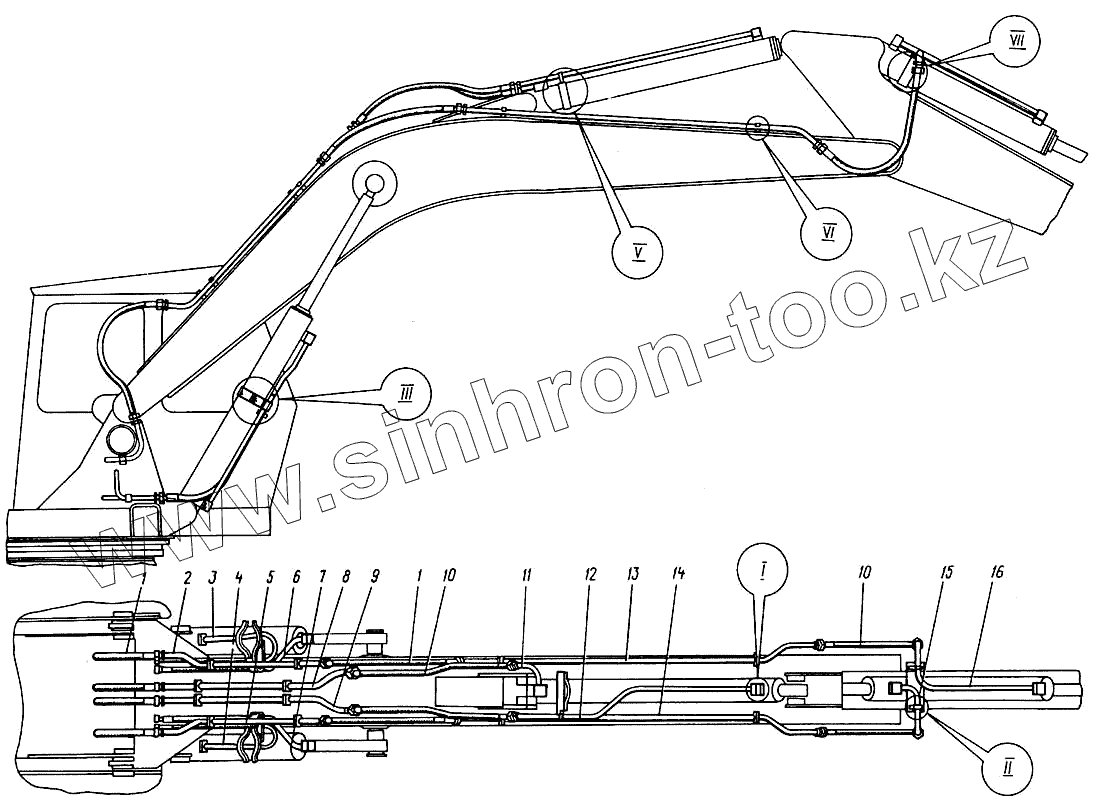

Каталог запасных частей к технике: Кранэкс МТП-71А. Гидроразводка рабочего оборудования обратная лопата

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
МТП-71А.02.80.000	МТП-71А.02.80.000		Гидроразводка рабочего оборудования обратная лопата
1	Рукав РВД 25х1000-250 [22-4169]		Рукав РВД 25х1000-250
2	МТП-71А.02.80.150		Трубопровод
3	МГП-71.01.П.250		Труба сварная
4	МГП-71.01.11.350		Труба сварная
5	МТП-71А.02.80.150-01		Трубопровод
6	МТП-71.01.11.300		Труба сварная
7	МТП-71.01.11.400		Труба сварная
8	МТП-71А.02.80.100		Трубопровод
9	МТП-71А.02.80.100-01		Трубопровод
10	Рукав РВД 25х1200-250 [22-4169]		Рукав РВД 25х1200-250
11	МТП-71.02.10.100		Труба сварная
12	МТП-71.02.10.150		Труба сварная
13	МТП-71А.02.80.200		Трубопровод
14	МТП-71А.02.80.200-01		Трубопровод
15	МТП-71.02.10.300		Труба сварная
16	МТП-71.02.10.350		Труба сварная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
