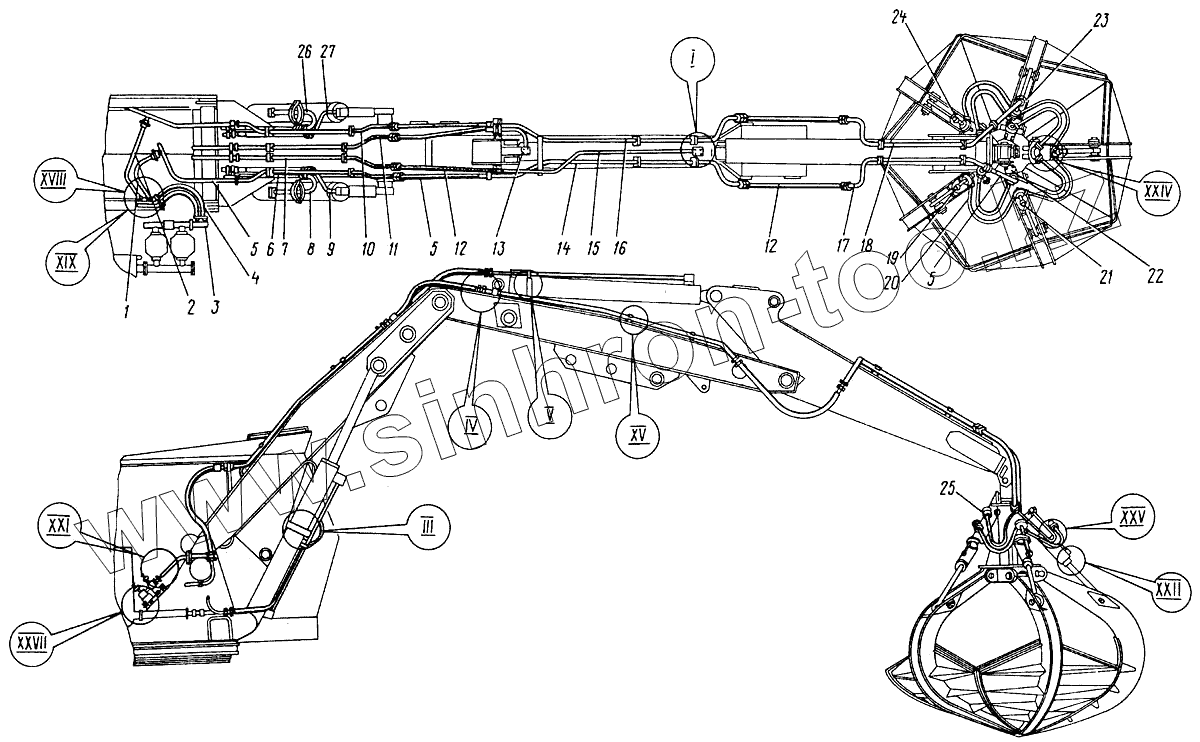

Каталог запасных частей к технике: Кранэкс МТП-71А. Гидроразводка рабочего оборудования грейфер для пней

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
МТП-71А.04.24.000 МТП-71А.04.24.000 Гидроразводка рабочего оборудования грейфер для пней
1 МТП-71А.04.22.700 Маслопровод
2 МТП-71А.04.22.600 Маслопровод
3 МТП-71А.04.22.500 Патрубок
4 Рукав 18х27-16 [10362] Рукав 18х27-16
5 Рукав РВД 25х1000-250 [22-4169] Рукав РВД 25х1000-250
6 МТП-71.01.11.200 Труба сварная
7 МТП-71.01.11.150 Труба сварная
8 МТП-71.01.11.350 Труба сварная
9 МТП-71.01.11.400 Труба сварная
10 МТП-71.01.11.050 Труба сварная
11 МТП-71.01.11.100 Труба сварная
12 Рукав РВД 25х1200-250 [22-4169] Рукав РВД 25х1200-250
13 МТП-71.02.10.100 Труба сварная
14 МТП-71.02.10.250 Труба сварная
15 МТП-7Т.02.10.150 Труба сварная
16 МТП-71.02.10.200 Труба сварная
17 МТП-71.04.11.400 Маслопровод
18 МТП-71.04.11.350 Маслопровод
19 МТП-71А.04.24.100-01 Трубопровод
20 Рукав РВД-21-1000У [22-4756] Рукав РВД-21-1000У
21 МТП-71А.04.24.200 Трубопровод
22 МТП-71.04.11.002 Штуцер
23 МТП-71А.04.24.300 Трубопровод
24 МТП-71А.04.24.100 Трубопровод
25 МТП-71.04.11.100 Переходник
26 МТП-71.01.11.250 Труба сварная
27 МТП-71.01.11.300 Труба сварная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
