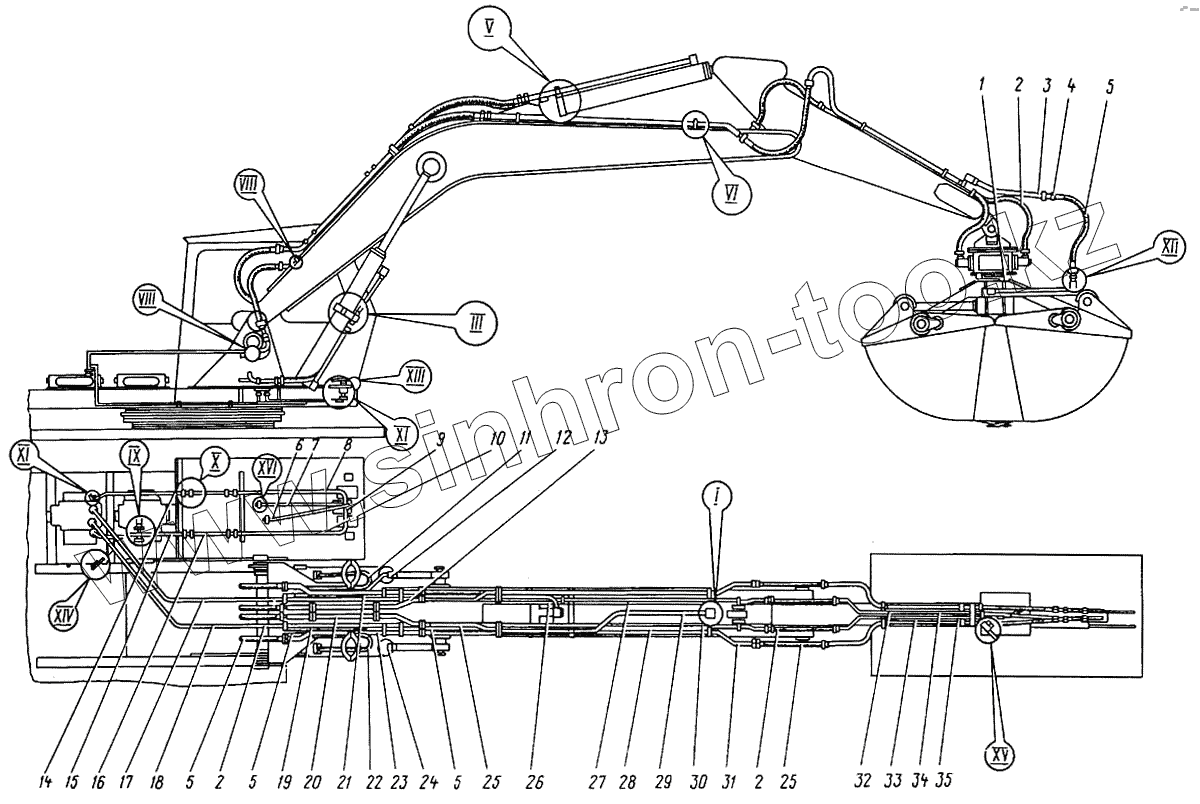

Каталог запасных частей к технике: Кранэкс МТП-71А. Гидроразводка рабочего оборудования грейфер 2.8м3
1
2
2
2
3
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МТП-71А.04.21.000 | МТП-71А.04.21.000 | Гидроразводка рабочего оборудования грейфер 1,8 м | |
| 1 | МТП-71.05.01.500 | Труба сварная | |
| 2 | Рукав РВД-21-1000У [22-4756] | Рукав РВД-21-1000У | |
| 3 | Рукав РВД 25х650-250 [22-4169] | Рукав РВД 25х650-250 | |
| 4 | МТП-71.04.06.002 | Штуцер | |
| 5 | Рукав РВД 25х1000-250 [22-4169] | Рукав РВД 25х1000-250 | |
| 6 | МТП-71А.04.20.100 | Маслопровод | |
| 7 | МТП-71А.04.20.150 | Маслопровод | |
| 8 | МТП-71А.04.20.200 | Маслопровод | |
| 9 | 22-3744 | Блок управления 60610 | |
| 10 | МТП-71А.04.20.250 | Маслопровод | |
| 11 | МТП-71.01.11.250 | Труба сварная | |
| 12 | МТП-71.01.11.300 | Труба сварная | |
| 13 | МТП-71А.02.80.100 | Трубопровод | |
| 14 | МТП-71А.04.20.300 | Маслопровод | |
| 15 | МТП-71А.04.20.350 | Маслопровод | |
| 16 | Рукав РВД-21-400У [22-4756] | Рукав РВД-21-400У | |
| 17 | МТП-71.05.01.200-01 | Труба сварная | |
| 18 | МТП-71.05.01.200 | Труба сварная | |
| 19 | МТП-71А.04.21.100 | Маслопровод | |
| 20 | МТП-71А.02.80.100-01 | Трубопровод | |
| 21 | МТП-71А.02.80.150 | Трубопровод | |
| 22 | МТП-71.01.11.350 | Труба сварная | |
| 23 | МТП-71А.02.80.150-01 | Трубопровод | |
| 24 | МТП-71.01.11.400 | Труба сварная | |
| 25 | Рукав РВД 25х1200-250 [22-4169] | Рукав РВД 25х1200-250 | |
| 26 | МТП-71.02.10.100 | Труба сварная | |
| 27 | МТП-71А.04.21.150 | Маслопровод | |
| 28 | МТП-71А.04.21.150-01 | Маслопровод | |
| 29 | МТП-71.02.10.150 | Труба сварная | |
| 30 | МТП-71А.02.80.200 | Трубопровод | |
| 31 | МТП-71А.02.80.200-01 | Трубопровод | |
| 32 | МТП-71А.04.21.200-01 | Маслопровод | |
| 33 | МТП-71А.04.21.200 | Маслопровод | |
| 34 | МТП-71.05.01.400 | Труба сварная | |
| 35 | МТП-71.05.01.350 | Труба сварная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
