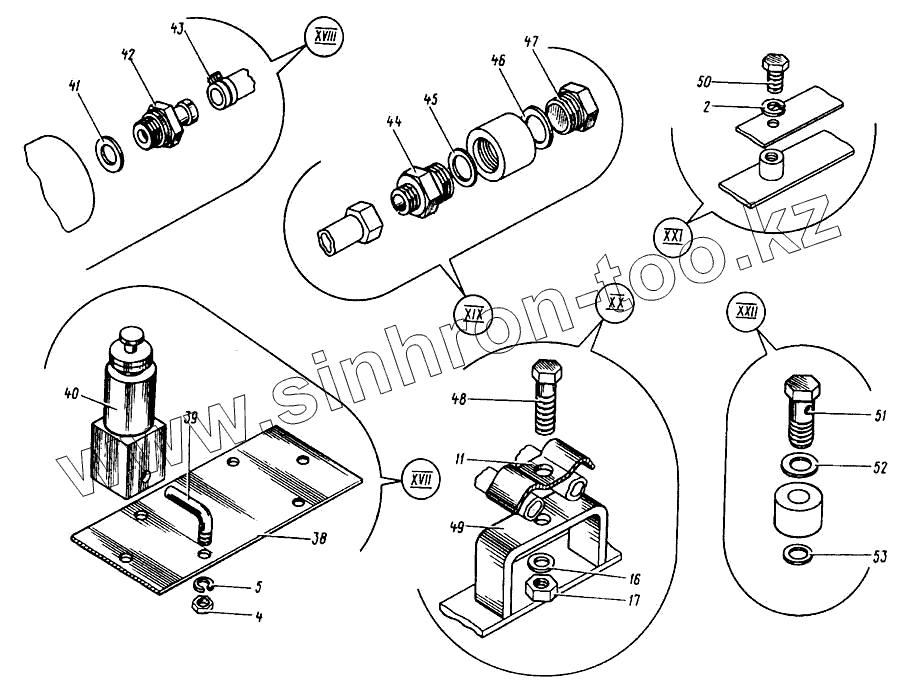

Каталог запасных частей к технике: Кранэкс МТП-71А. Элементы соединений гидравлики рабочего оборудования

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
4
5
11
16
17
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
Позиция на иллюстрации Заводской номер детали Название детали
2 Шайба 12.65Г [6402] Шайба 12.65Г
4 Гайка М10 [5915] Гайка М10
5 Шайба 10.65Г [6402] Шайба 10.65Г
11 МТП-71.01.11.003 Скоба
16 Шайба 16.65Г [6402] Шайба 16.65Г
17 Гайка М16 [5915] Гайка М16
38 МТП-71А.04.22.004 Основание
39 МТП-71А.04.22.005 Шпилька
40 22-3663 Клапан предохранительный
41 МТП-71А.04.22.003 Прокладка
42 МТП-71А.04.22.008 Штуцер
43 4121.20.19.000 Хомут
44 МТП-71А.04.22.007 Штуцер
45 МТП-71А.04.22.002 Прокладка
46 Кольцо 030-035-30-2-2 [9833] Кольцо 030-035-30-2-2
47 МТП-71А.04.22.006 Пробка
48 Болт М16х60 [7796] Болт М16х60
49 МТП-71А.04.22.001 Скоба
50 Болт М12х25 [7796] Болт М12х25
51 МТП-13.05.00.001 Штуцер
52 Кольцо уплотнительное [4121.11.04.008] Кольцо уплотнительное
53 Кольцо 022-028-36-2-2 [9833] Кольцо 022-028-36-2-2
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
