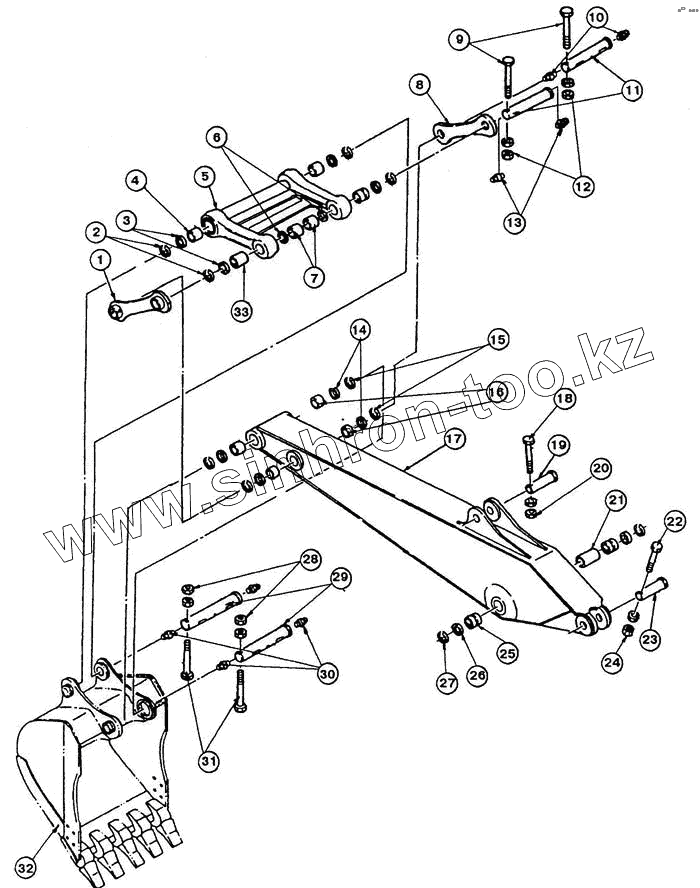

Каталог запасных частей к технике: Кранэкс ЕК-270. Рукоять
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЕU-423.02.00.300 | Тяга | |
| 2 | ЕU-423.02.00.008 | Шайба | |
| 3 | ЕU-423.02.00.009 | Уплотнение | |
| 4 | ЕU-423.30.00.001 | Втулка | |
| 5 | ЕU-423.02.00.210 | Тяга | |
| 6 | ЕU-423.02.00.009 | Уплотнение | |
| 7 | ЕU-423.02.00.011 | Втулка | |
| 8 | ЕU-423.02.00.250 | Тяга | |
| 9 | ЕU-423.02.00.012 | Болт | |
| 10 | 19853 1.2Ц6 | Масленка | |
| 11 | ЕU-423.02.00.002 | Ось | |
| 12 | 5915 М20-7Н.5.019 | Гайка | |
| 13 | 19853 1.2Ц6 | Масленка | |
| 14 | ЕU-423.02.00.009 | Уплотнение | |
| 15 | ЕU-423.02.00.008 | Шайба | |
| 16 | ЕU-423.30.00.001 | Втулка | |
| 17 | ЕU-423.50.01.000 | Рукоять | |
| 18 | ЕU-423.02.00.012 | Болт | |
| 19 | ЕU-423.02.00.006 | Ось | |
| 20 | 5915 М20-7Н.5.019 | Гайка | |
| 21 | ЕU-423.02.00.150 | Палец | |
| 22 | ЕU-423.02.00.012 | Болт | |
| 23 | ЕU-423.02.00.006 | Ось | |
| 24 | 5915 М20-7Н.5.019 | Гайка | |
| 25 | ЕU-423.30.00.001 | Втулка | |
| 26 | ЕU-423.02.00.009 | Уплотнение | |
| 27 | ЕU-423.02.00.008 | Шайба | |
| 28 | 5915 М20-7Н.5.019 | Гайка | |
| 29 | ЕU-423.02.00.003 | Ось | |
| 30 | 19853 1.2Ц6 | Масленка | |
| 31 | ЕU-423.02.00.012 | Болт | |
| 32 | ЕU-423.35.00.000 | Ковш прямоугольный | |
| 33 | ЕU-423.02.00.201 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
