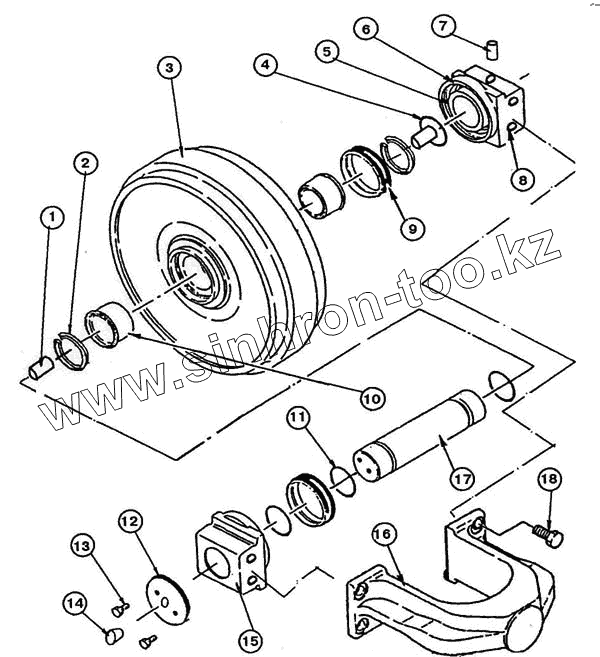

Каталог запасных частей к технике: Кранэкс ЕК-270. Колесо натяжное
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЕU-423.28.03.003 | Штифт | |
| 2 | 13943 В210 | Кольцо | |
| 3 | ЕU-423.28.03.130 | Колесо | |
| 4 | 18829 180-190-46-2-3 | Кольцо | |
| 5 | ЕU-423.28.03.008 | Крышка | |
| 6 | ЕU-423.28.03.007 | Чашка | |
| 7 | 3128 16m6х80 | Штифт | |
| 8 | ЕU-423.28.03.001 | Ползун | |
| 9 | ЕU-423.28.03.005 | Кольцо | |
| 9 | ЕU-423.28.03.006 | Кольцо | |
| 10 | ЕU-423.28.03.111 | Втулка | |
| 11 | 18829 085-091-36-2-3 | Кольцо | |
| 12 | ЕU-423.28.03.002 | Шайба | |
| 13 | 7796 М12-8gх30 | Болт | |
| 14 | ЕU-423.28.01.024 | Пробка | |
| 15 | ЕU-423.28.03.001 | Ползун | |
| 16 | ЕU-423.28.03.004 | Вилка | |
| 17 | ЕU-423.28.03121 | Ось | |
| 18 | 7796 М20-8gх50 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
