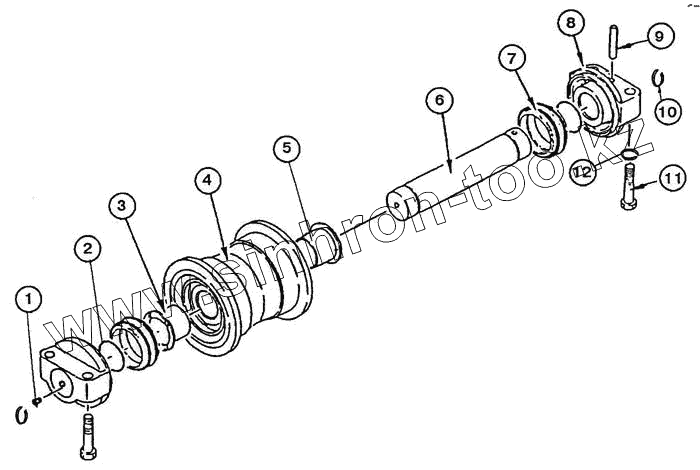

Каталог запасных частей к технике: Кранэкс ЕК-270. Каток опорный
1
2
3
4
5
6
7
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЕU-423.28.05.001 | Пробка | |
| 2 | 18829065-070-30-2-3 | Кольцо | |
| 3 | ЕU-423.28.05.101 | Втулка | |
| 4 | ЕU-423.28.05.110 | Каток | |
| 5 | ЕU-423.28.05.101 | Втулка | |
| 6 | ЕU-423.28.05.201 | Ось | |
| 7 | ЕU-423.28.05.003 | Уплотнение: кольцо | |
| 7 | ЕU-423.28.05.002 | Уплотнение: кольцо | |
| 8 | ЕU-423.28.05.004 | Чашка | |
| 9 | 3128 16m6х80 | Штифт | |
| 10 | ЕU-423.28.05.005 | Кольцо | |
| 11 | 7796 М20-8gх110 | Болт | |
| 12 | 640220.65Г | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
