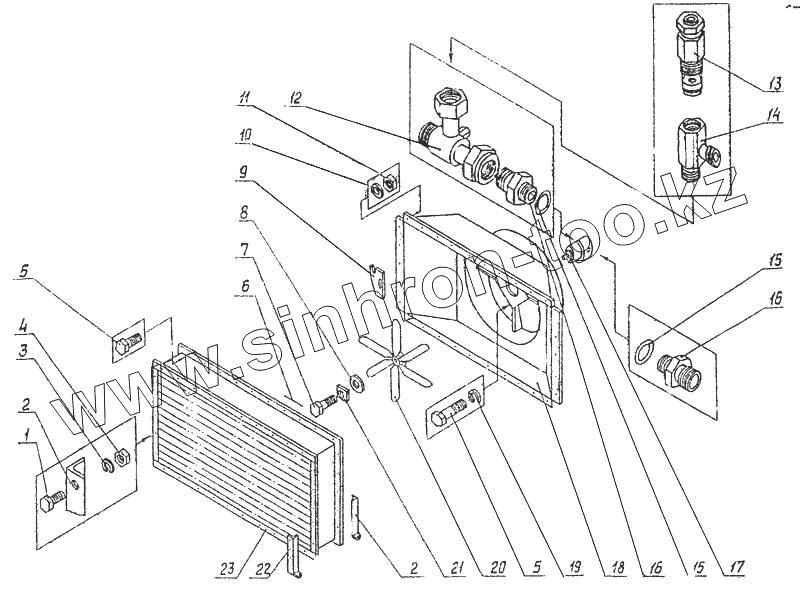

Каталог запасных частей к технике: Ковровец ЭО-4225А. Установка вентилятора с калорифером
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7798.0х25 | Болт | |
| 2 | 4121.20.23.200 | Стойка левая | |
| 3 | 6402.10 | Шайба | |
| 4 | 5915.10 | Гайка | |
| 5 | 7798.8х20 | Болт | |
| 6 | 3282 | Проволока 1,6-0-4 3,5м | |
| 7 | 4125А.19.26.003 | Болт | |
| 8 | 4125.19.26.001 | Шайба | |
| 9 | 4125А.19.26.001 | Кронштейн | |
| 10 | 1371.8 | Шайба | |
| 11 | 5915.8 | Гайка | |
| 12 | 4225А.19.26.120 | Штуцер сварной | |
| 13 | 4225А.17.65.120 | Клапан предохранительный | |
| 14 | 4225а.19.00.810 | Корпус сварной | |
| 15 | 9833.030-034-25-2-2 | Кольцо | |
| 16 | 124А.19.25.001 | Штуцер Гидромотор ГМШН-14 | |
| 17 | 124А.19.25.001 | Штуцер Гидромотор ГМШН-14 | |
| 18 | 4124А.19.25.120 | Раструб | |
| 19 | 6402.8 | Шайба | |
| 20 | 4124А.19.25.100 | Вентилятор осевой | |
| 21 | 4121Б.11.03.513 | Шайба | |
| 22 | 4121.20.23.150 | Стойка правая | |
| 23 | 4121.20.23.250 | Калорифер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
