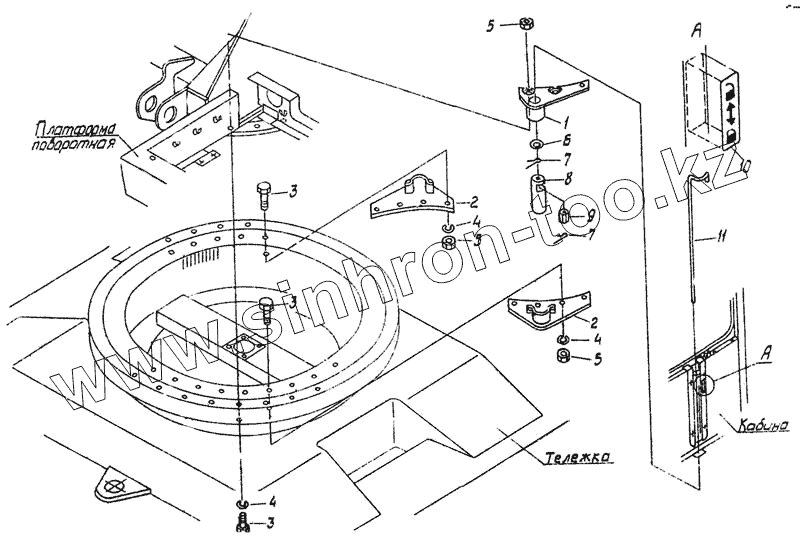

Каталог запасных частей к технике: Ковровец ЭО-4225А. Установка стопора
1
2
2
3
3
3
4
4
4
5
5
5
6
7
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4225.А.01.36.100 | Проушина | |
| 2 | 4225А.01.36.200 | Проушина | |
| 3 | ТУ14-4-1345-85 | Болт | |
| 4 | 24х176402.24 | Шайба | |
| 5 | 22354.24 | Гайка | |
| 6 | 11371.10 | Шайба | |
| 7 | 397.3,2х20 | Шплинт | |
| 8 | 4225А.01.36.001 | Палец | |
| 9 | 4225А.01.36.002 | Гайка | |
| 10 | 4225А.01.36.004 | Пластина указательная | |
| 11 | 4225А.01.36.005 | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
