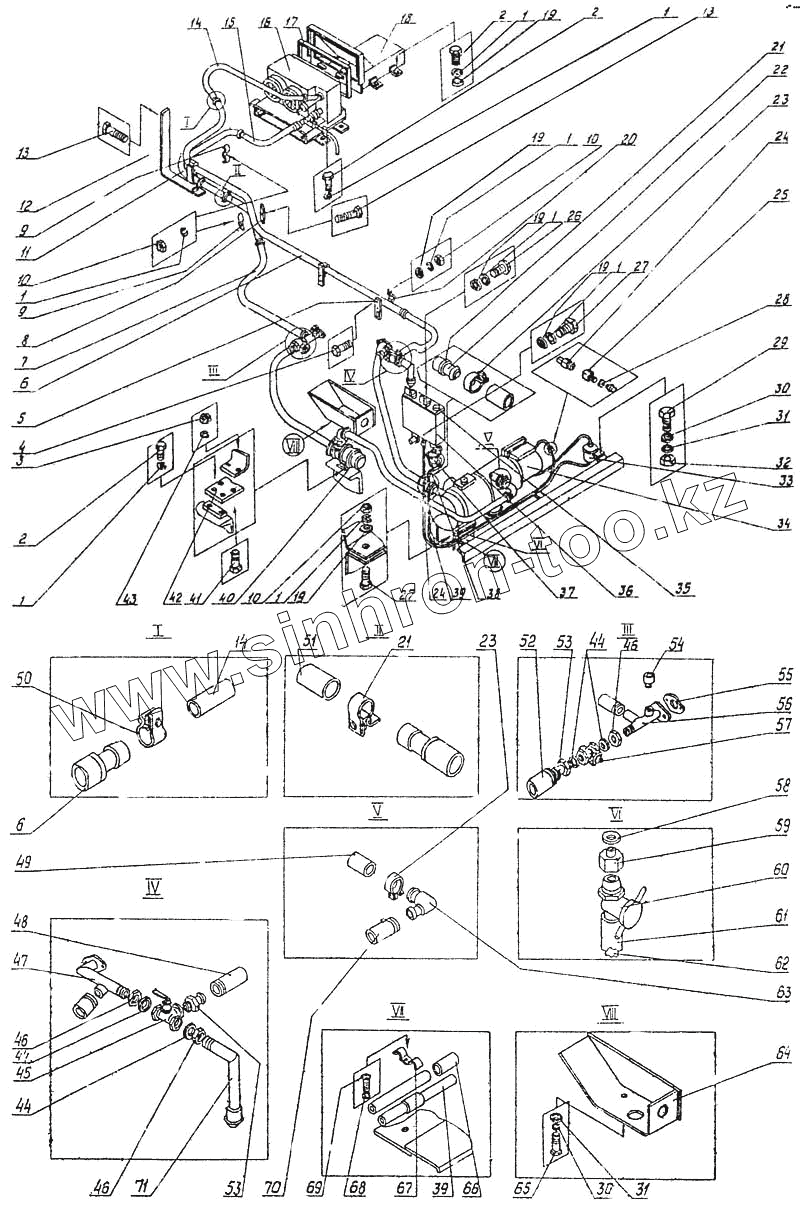

Каталог запасных частей к технике: Ковровец ЭО-4225А. Установка отопителя и жидкостного подогревателя
1
1
1
1
1
1
1
1
2
2
2
3
4
5
6
6
7
8
9
9
10
10
10
11
12
13
13
14
14
15
16
17
18
19
19
19
19
19
20
21
21
22
23
23
24
24
25
26
27
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
44
45
46
46
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 5496 | 5496 | Трубка 4С 6,3х2,0 L=0,025м | |
| 1 | 6402.8 | Шайба | |
| 2 | 7798.8х16 | Болт | |
| 3 | 5915.6 | Гайка | |
| 4 | 7798.8х30 | Болт | |
| 5 | 4125А.15.01.019 | Планка | |
| 6 | 4125А.15.01.550 | Труба сварная | |
| 7 | 10362.25х35,5-16 | Рукав L=0,85м | |
| 8 | 4125А.15.01.021 | Планка | |
| 9 | 4125.15.01.014 | Скоба | |
| 10 | 5915.8 | Гайка | |
| 11 | 4125А.15.01.400 | Труба сварная | |
| 12 | 4125.15.01.011 | стройка | |
| 13 | 7798.8х35 | Болт | |
| 14 | 10362.18х27,5-16 | Рукав L=1м | |
| 15 | 10362.18х27,5-16 | Рукав L=1м | |
| 16 | 755.000.9.0000.00 ТУ | Агрегат отопительно-вентиляционный ОТ-1 | |
| 17 | 4225А.15.00.009 | Прокладка | |
| 18 | 4225А.15.01.100 | Воздуховод | |
| 19 | 11371.8 | Шайба | |
| 20 | 4125,19.00.008 | Скова | |
| 21 | 4121.11.01.900 | Хомутик | |
| 22 | 4125А.15.01.015 | Щтуцер | |
| 23 | 4125А.15.01.450 | Хомутик | |
| 24 | 4125А.15.01.050 | Труба в сборе | |
| 25 | 4125А.15.01.012 | Штуцер | |
| 26 | 17473.08х16 | Винт | |
| 27 | 7798.8х20 | Болт | |
| 28 | 4125А.15.01.003 | Прокладка | |
| 29 | 7798.10х35 | Болт | |
| 30 | 6402.10 | Шайба | |
| 31 | 11371.10 | Шайба | |
| 32 | 5915.10 | Гайка | |
| 33 | 415А.15.01.500 | Фильтр тонкой очистки | |
| 34 | ТУ37.001.1082-82 | Подогреватель жидкостный 14.8106 | |
| 35 | 4121.11.01.010 | Колпачок | |
| 36 | 4125А.15.01.600 | Бачок | |
| 37 | ТУ37.001.171-72 | Фильтр-отстойник ОФ 150В | |
| 38 | L=0,12м | L=0,12м | |
| 39 | 4125А.15.01.650 | Труба в сборе | |
| 40 | 3940-89 | Насос циркуляционный с электродвигателем 34.3730 | |
| 41 | 7798.6х20 | Болт | |
| 42 | 4125А.15.01.020 | Планка | |
| 43 | 6402.6 | Шайба | |
| 44 | 4121.20.00.054 | Прокладка | |
| 45 | ТУ 26-07-1061-73 | Кран трехходовой 3/4 КРТП-20 | |
| 46 | 4125.15.01.008 | Гайка | |
| 47 | 4125А.15.01.150 | Труба сварная | |
| 48 | 10362.25х35,5-16 | Рукав L=0,85м | |
| 49 | 10362.38х51,5-16 | Рукав L=0,075м | |
| 50 | 4121.20.19.000 | Хомут | |
| 51 | 10362,25х35,5-16 | Рукав L=0,25 | |
| 52 | 10362,25х35,5-16 | Рукав L=0,25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
