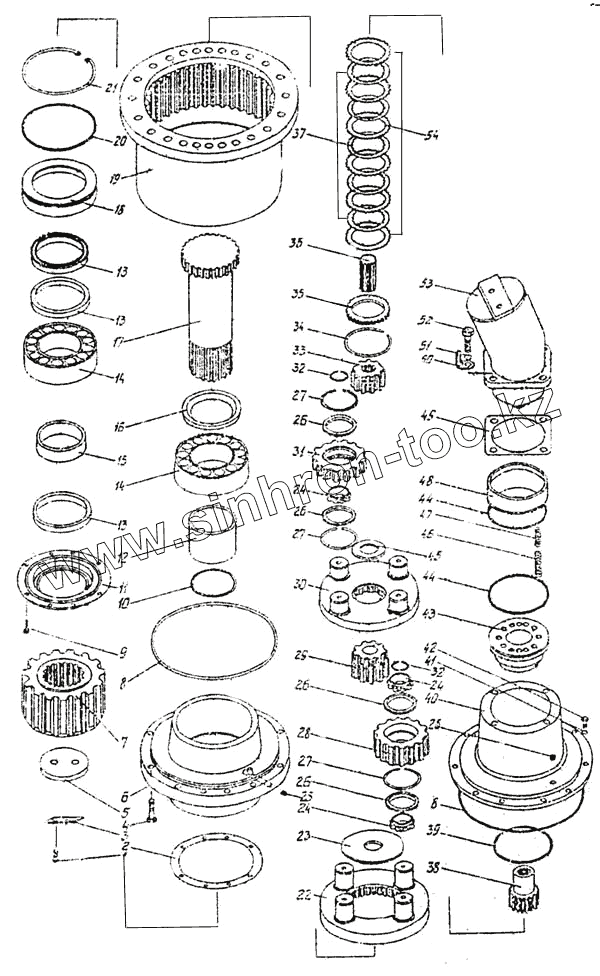

Каталог запасных частей к технике: Ковровец ЭО-4225А. Редуктор поворота
2
3
4
5
6
7
8
8
9
10
11
12
13
13
13
14
14
15
16
17
18
19
20
21
22
23
24
24
24
25
25
26
26
26
26
27
27
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7798.16х40 | Болт | |
| 2 | 4225.12.02.010 | Прокладка | |
| 3 | 4225.12.02.012 | Пластина | |
| 4 | 7798.16х60 | Болт | |
| 5 | 4225.12.02.013 | Шайба | |
| 6 | 4225.12.02.002 | Корпус | |
| 7 | 4225.12.02.017 | Колесо зубчатое | |
| 8 | 9833.355-365-58-2-3 | Кольцо | |
| 9 | 7798.12х35 | Болт | |
| 10 | 9833.120-128-46-2-3 | Кольцо | |
| 11 | 4225.12.02.015 | Крышка | |
| 12 | 4225.12.02.016 | Втулка | |
| 13 | 8752.140х170 | Манжета | |
| 14 | 5721 | Подшипник 3524 | |
| 15 | 4225.12.02.014 | Втулка | |
| 16 | 4225.12.02.007 | Шайба упорная | |
| 17 | 4225.12.02.004 | Вал | |
| 18 | 4225.12.02.011 | Втулка | |
| 19 | 4225.12.02.008 | Корпус | |
| 20 | 9833.205-215-46-2-3 | Кольцо | |
| 21 | 13943 | Кольцо 8215 | |
| 22 | 4225.16.72.001 | Водило | |
| 23 | 4225.16.72.002 | Диск | |
| 24 | 5377 | Подшипник 502310 КМ | |
| 25 | 4225.16.72.017 | Пробка | |
| 26 | 4225.16.72.007 | Кольцо | |
| 27 | 13943 | Кольцо 8215 | |
| 28 | 4225.16.72.003 | Сателлит | |
| 29 | 4225.16.72.016 | Шестерня | |
| 30 | 4225.16.72.008 | Водило | |
| 31 | 4225.16.72.006 | Сателлит | |
| 32 | 13942 | Кольцо В50 | |
| 33 | 4225.12.02.006 | Шестерня | |
| 34 | 4225.16.72.018 | Кольцо пружинное | |
| 35 | 4225.16.72.019 | Шайба упорная | |
| 36 | 4225.12.02.005 | Вал | |
| 37 | 4225.16.72.020 | Диск фрикционный | |
| 38 | 4225.16.72.026 | Муфта | |
| 39 | 9833.140-145-36-2-3 | Кольцо | |
| 40 | 4225.12.02.001 | Корпус | |
| 41 | 6402.12 | Шайба | |
| 42 | 11738.12х30 | Винт | |
| 43 | 4225.16.72.023 | Поршень | |
| 44 | 9833.170-175-36-2-3 | Кольцо | |
| 45 | 4225.16.72.011 | Диск | |
| 46 | 4225.16.72.021 | Пружина | |
| 47 | 4225.16.72.034 | Пружина | |
| 48 | 4225.12.02.003 | Стакан | |
| 49 | 4225.16.72.038 | Прокладка | |
| 50 | 4125А.85.00.021 | Проушина | |
| 51 | 6402.16 | Шайба | |
| 52 | 7798.16х55 | Болт | |
| 53 | 22-1.020-84 | Гидромотор 3102.112-00 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
