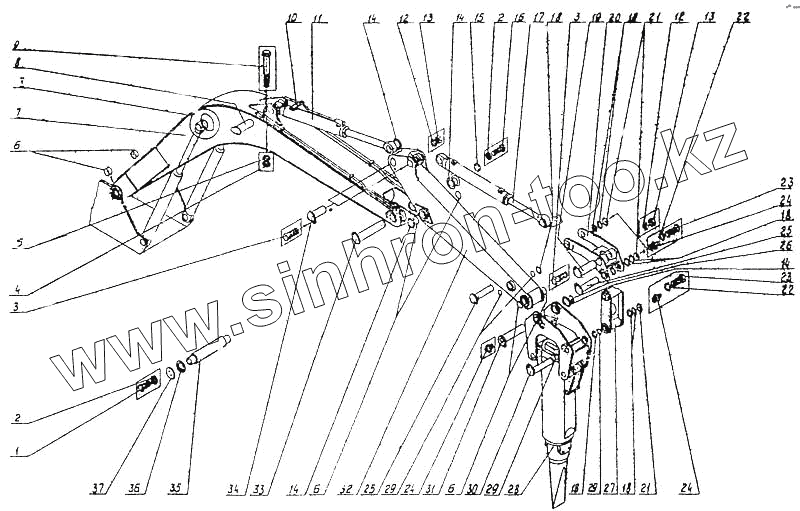

Каталог запасных частей к технике: Ковровец ЭО-4225А. Рабочее оборудование гидромолот с моноблочной стеной
1
2
2
3
3
4
5
6
6
6
7
8
9
10
11
12
12
13
13
14
14
14
14
15
16
17
18
18
18
18
18
19
20
21
21
22
22
23
23
24
24
24
25
25
26
27
28
29
29
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7798.16х40 | Болт | |
| 2 | 6402.16 | Шайба | |
| 3 | 7798.20х70 | Болт | |
| 4 | 5916.12 | Гайка | |
| 5 | 5915.12 | Гайка | |
| 6 | 9833.090-098-46-2-2 | Кольцо | |
| 7 | 4125.26.50.000 | Стрела моноблочная | |
| 8 | 4125.02.00.100 | Палец | |
| 9 | 7798.12х110 | Болт | |
| 10 | 4125А.07.54.000 | Гидроразводка | |
| 11 | 4225.23.00.000 | Гидроцилиндр рукояти | |
| 12 | 6402.20 | Шайба | |
| 13 | 5915.20 | Гайка | |
| 14 | 4121.01.00.005 | Шайба | |
| 15 | 4121Б.02.00.009 | Шайба | |
| 16 | 7708.16х30 | Болт | |
| 17 | 4225.23.30.000 | Гидроцилиндр стрелы (ход 1120) | |
| 18 | 4121.02.00.005 | Шайба | |
| 19 | 4125.02.00.200 | Палец | |
| 20 | 4125.02.02.000 | Угольник | |
| 21 | 4121.02.00.004 | Шайба | |
| 22 | 6402.12 | Шайба | |
| 23 | 7798.12х35 | Болт | |
| 24 | 19853.01.3 | Масленка | |
| 25 | 4125.02.00.350 | Палец | |
| 26 | 4121.02.00.002 | Шайба | |
| 27 | 4125.02.03.000 | Тяга | |
| 28 | 4125.07.03.000 | Гидромолот в сборе | |
| 29 | 9833.070-078-46-2-2 | Кольцо | |
| 30 | 4125.02.00.250 | Палец | |
| 31 | 4125.02.00.150 | Палец | |
| 32 | 4125.30.60.000 | Рукоять | |
| 33 | 4125.02.00.300 | Палец | |
| 34 | 4125.02.00.400 | Палец | |
| 35 | 4125.02.00.002 | Ось | |
| 36 | 4125.02.00.003 | Втулка | |
| 37 | 4125.02.00.004 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
