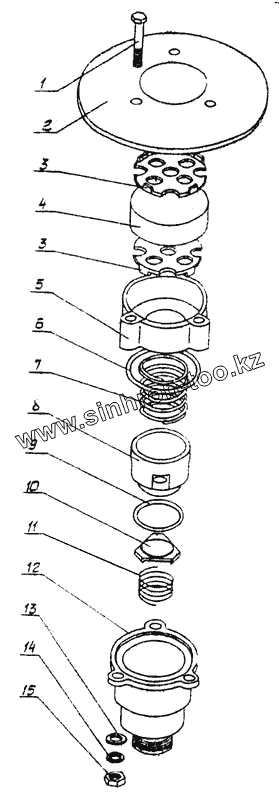

Каталог запасных частей к технике: Ковровец ЭО-4225А. Клапан-сапун
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7798.8х45 | Болт | |
| 2 | 4124.19.02.200 | Клапан-сапун | |
| 3 | 4124.19.02.204 | Лист | |
| 4 | 4124.19.02.207 | Фильтр | |
| 5 | 4124.19.02.202 | Корпус | |
| 6 | 9833.054-060-36-2-2 | Кольцо | |
| 7 | 4124.19.02.205 | Пружина | |
| 8 | 4124.19.02.203 | Клапан | |
| 9 | 9833.034-040-36-2-2 | Кольцо | |
| 10 | 4124.19.02.150 | Клапан | |
| 11 | 4124.19.02.208 | Пружина | |
| 12 | 4124.19.02.201 | Корпус | |
| 13 | 11371.8 | Шайба | |
| 14 | 6402.8 | Шайба | |
| 15 | 5915.8 | Гайка |
