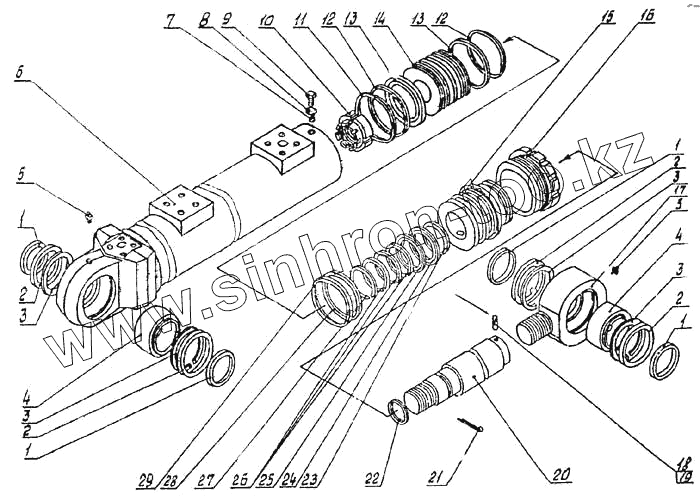

Каталог запасных частей к технике: Ковровец ЭО-4225А. Гидроцилиндр стрелы
1
1
1
1
2
2
2
2
3
3
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4121.32.00.102 | Втулка | |
| 2 | 8752.1.1-105х130-1 | Манжета | |
| 3 | 13943 | Кольцо 8215 | |
| 4 | ШСЛ90К1 | Подшипник шарнирный для подвижных соединений | |
| 5 | 19853 | Масленка 1.3 УХЛ1 | |
| 6 | 4125.23.30.150 | Цилиндр | |
| 7 | 4121А.23.00.032 | Прокладка | |
| 8 | 5915.10 | Гайка | |
| 9 | 7709.10х25 | Болт | |
| 10 | 4121А.23.00.039 | Гайка | |
| 11 | S-55906-1400-47-А | Защитное кольцо поршня | |
| 12 | S-56713-1400-255-А | Направляющее кольцо поршня | |
| 13 | S-55044-1400G46-N | Уплотнение поршня | |
| 14 | 4125.23.40.001 | Поршень | |
| 15 | 4125.23.40.003 | Втулка | |
| 16 | 4125.23.40.004 | Гайка | |
| 17 | 4125.23.40.005 | Проушина | |
| 18 | 4121А.23.00.026 | Шрифт | |
| 19 | 3282 | Проволока 1,6-0-4 3,5м | |
| 20 | 4125.23.30.001 | Шток | |
| 21 | 397.6,3х100 | Шплинт | |
| 22 | 9833.055-065-58-2-2 | Кольцо | |
| 23 | S-56152-0900G451 | Грязесъемник | |
| 24 | S-55013-0900G451-К-R | Уплотнение штока вторичное | |
| 25 | S-56806-0900-47-А | Защитное кольцо штока | |
| 25 | S-55013-0900G46-К-R | Уплотнение штока первичное | |
| 26 | S-56703-0900-255-А | Направляющее кольцо штока | |
| 27 | 4121А.23.00.037 | Кольцо защитное 130х140 | |
| 28 | 9833.130-140-58-2-2 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
