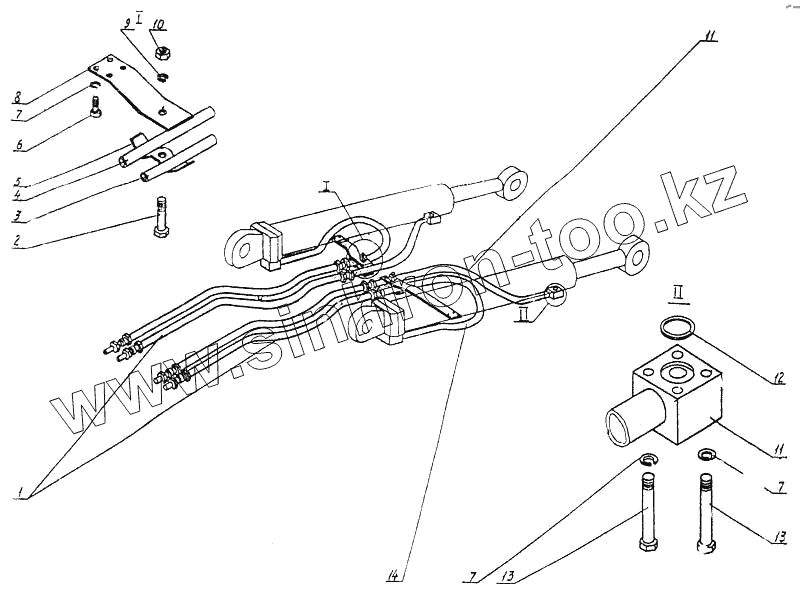

Каталог запасных частей к технике: Ковровец ЭО-4225А. Гидроразводка стрелы
1
2
3
4
5
6
7
7
7
8
9
10
11
11
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 22-5923 | Рукав РВД 25-980-250У | |
| 2 | 7798.16х65 | Болт | |
| 3 | 4125.01.25.250 | Труба сварная | |
| 4 | 4125.01.25.150 | Труба сварная | |
| 5 | 4121А.01.15.002 | Скоба | |
| 6 | 7798.12х25 | Болт | |
| 7 | 6402.12 | Шайба | |
| 8 | 4125.01.25.001 | Лист | |
| 9 | 6402.16 | Шайба | |
| 10 | 5915.16 | Гайка | |
| 11 | 4125.01.25.300 | Труба сварная | |
| 12 | 9833.034-040-36-2-2 | Кольцо | |
| 13 | 7798.12х80 | Болт | |
| 14 | 4125.25.200 | Труба сварная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
