Каталог запасных частей к технике: Ковровец ЭО-4225А. Гидромолот
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

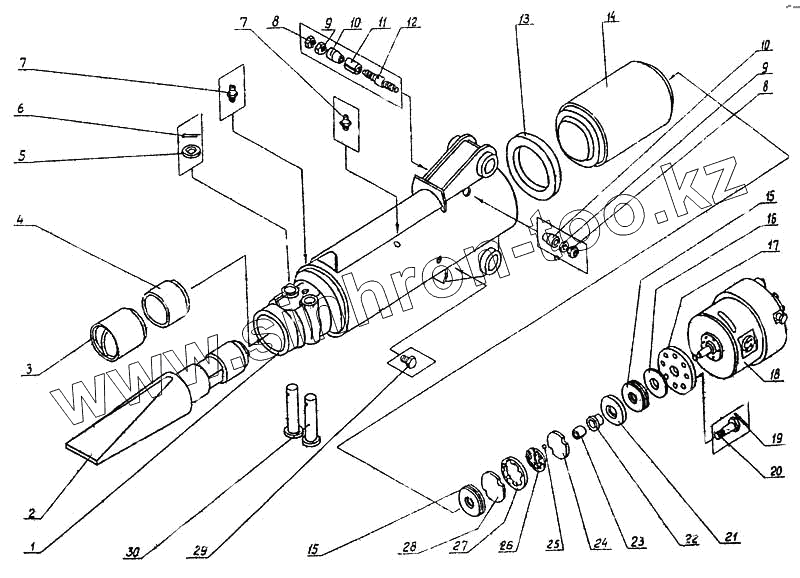

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СП-62ХЛ.02.000 | Труба направляющая | |
| 2 | СП-62ХЛ.00.020 | Клин | |
| 3 | СП-62ХЛ.02.202 | Втулка | |
| 4 | СП-62ХЛ.02.203 | Втулка | |
| 5 | СП-62ХЛ.00.035 | Шайба | |
| 6 | 397.10х80 | Шплинт | |
| 7 | 19853.01.3 | Масленка | |
| 8 | 5916.24 | Гайка | |
| 9 | 5915.24 | Гайка | |
| 10 | СП-62.00.016 | Втулка | |
| 11 | СП-62ХЛ.00.018 | Втулка | |
| 12 | СП-62ХЛ.00.002 | Ось | |
| 13 | СП-62ХЛ.00.002 | Ось | |
| 14 | СП-62ХЛ.00.001 | Ударник | |
| 15 | СП-62ХЛ.00.034 | Амортизатор | |
| 16 | СП-62ХЛ.00.030 | Прокладка регулировочная | |
| 17 | СП-62ХЛ.00.028 | Крышка | |
| 18 | СП-62ХЛ.01.000 | Цилиндр рабочий | |
| 19 | 3282.1.6-0-4 | Проволока L=0,2мм | |
| 20 | 7796.24х2 | Болт | |
| 21 | СП-62ХЛ.00.006 | Шайба | |
| 22 | СП-62ХЛ.00.027 | Втулка | |
| 23 | СП-62ХЛ,00,029 | Вкладыш | |
| 24 | СП-62ХЛ.00.007 | Шайба | |
| 25 | 3722 | Шарик | |
| 26 | СП-62ХЛ.00.003 | Сепаратор | |
| 27 | СП-62ХЛ.00.017 | Амортизатор | |
| 28 | СП-62ХЛ.00.005 | Шайба | |
| 29 | СП-62.01.036 | Заглушка | |
| 30 | СП-62ХЛ.00.015 | Палец | |
| 53 | 4121.19.01.005 | Штуцер | |
| 54 | ТУ37.003.1114-82 | Датчик сигнализатора температуры 141.3828 | |
| 55 | 4121.11.03.001 | Прокладка | |
| 56 | 4125А.15.01.350 | Труба сварная | |
| 57 | 4121В.20.03.018 | Кран муфтовый Шайба уплотнительная | |
| 58 | 4121В.20.03.018 | Кран муфтовый Шайба уплотнительная | |
| 59 | 4125А.15.01.023 | Штуцер Кран сливной в сборе Кр-2 | |
| 60 | 4125А.15.01.023 | Штуцер Кран сливной в сборе Кр-2 | |
| 61 | 19034 | Трубка 3,31 ТВ-40, 14L=0,1м | |
| 62 | 1066 | Проволока ДКРН1,6 L=0,06м | |
| 63 | 4125А.15.01.002 | Угольник | |
| 64 | 4125а.15.01.300 | Поддон | |
| 65 | 7798.10х20 | Болт | |
| 66 | 5496 | Трубка 4С 6,3х2,0 L=0,025м | |
| 67 | 4121.15.04.002 | Скоба | |
| 68 | 6402.5 | Шайба | |
| 69 | 17473.05х16 | Винт | |
| 70 | 10362.25х35,5-16 | Рукав L=0,85м | |
| 71 | 4125А.15.01.250 | Труба сварная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
