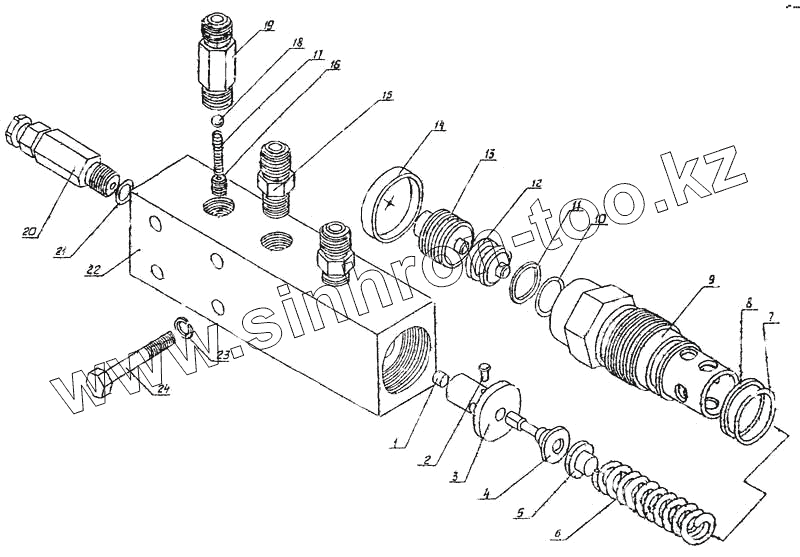

Каталог запасных частей к технике: Ковровец ЭО-4225А. Блок клапанов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У462.817 | Детали клапана | |
| 2 | У462.817 | Детали клапана | |
| 3 | У462.817 | Детали клапана | |
| 4 | У462.817 | Детали клапана | |
| 5 | У462.817 | Детали клапана | |
| 6 | У462.817 | Детали клапана | |
| 7 | У462.817 | Детали клапана | |
| 8 | У462.817 | Детали клапана | |
| 9 | У462.817 | Детали клапана | |
| 10 | У462.817 | Детали клапана | |
| 11 | У462.817 | Детали клапана | |
| 12 | У462.817 | Детали клапана | |
| 13 | У462.817 | Детали клапана | |
| 14 | У462.817 | Детали клапана | |
| 15 | 4125.16.68.571 | Штуцер | |
| 16 | 4124.16.38.252 | Винт | |
| 17 | 4125.16.64.302 | Пружина | |
| 18 | 3722 | Шарик | |
| 19 | 4125.16.68.581 | Корпус | |
| 20 | 4225 А. 19.27.000 | Переходник манометра | |
| 21 | 9833.011-015-25-2-2 | Кольцо | |
| 22 | 4225А.16.78.201 | Корпус | |
| 23 | 6402.8 | Шайба | |
| 24 | 7798.8 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
