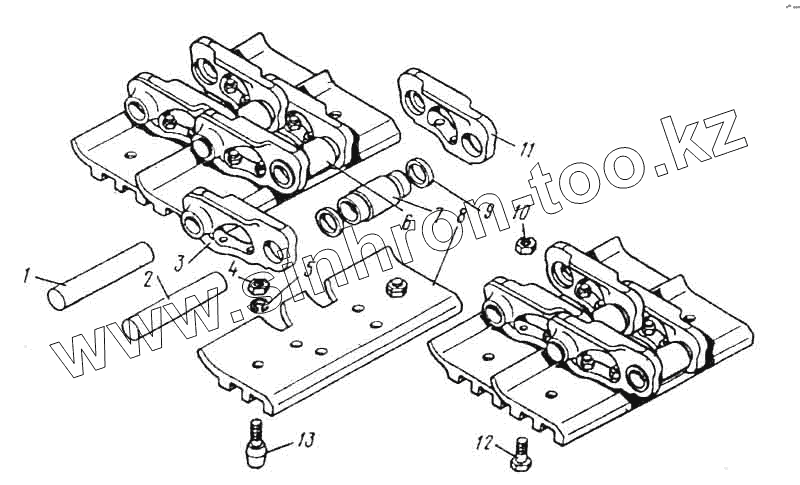

Каталог запасных частей к технике: Ковровец ЭО-4124А. Гусеница 4124.16.37.000
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 24-22-6 | Палец | |
| 2 | 4124.16.37.008 | Палец замыкающий | |
| 3 | 50-22-8 | Звено | |
| 4 | 5916.24 | Гайка | |
| 5 | 6402.24 | Шайба | |
| 6 | 24-22-3 | Втулка | |
| 7 | 24-22-4 | Втулка замыкающая | |
| 8 | 4124.16.37.001 | Башмак | |
| 9 | 4124.16.37.003 | Шайба замыкающая | |
| 10 | 30326 | Гайка М20х 1,5 | |
| 11 | 50-22-7 | Звено | |
| 12 | У2110.01.00.006-1 | Болт М20х 1,5х62 | |
| 13 | 4121A.16.06.005 | Шпора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
