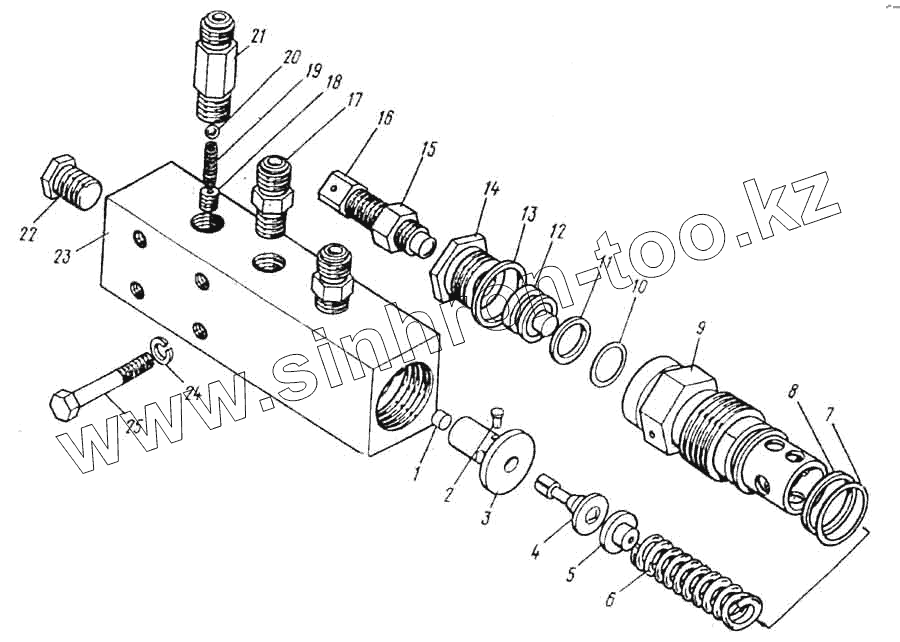

Каталог запасных частей к технике: Ковровец ЭО-4124А. Блок клапанов 4125.16.68.200
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 520.16.10.01.2455 | Пробка | |
| 2 | 520.16.10.01.001 | Штифт | |
| 3 | 520.16.10.01.2454 | Втулка | |
| 4 | 520.16.10.01.8528 | Золотник | |
| 5 | 520.16.10.01.8629 | Тарелка | |
| 6 | 520.16.10.01.2457 | Пружина | |
| 7 | 033-038-30-2-2 | Кольцо | |
| 8 | 33,3x38 | Кольцо защитное | |
| 9 | 320.16.10A.005 | Стакан | |
| 10 | 010-025-30-2-2 | Кольцо | |
| 11 | 520.16.10A.009-1 | Шайба | |
| 12 | 520.16.10A.007 | Поршень | |
| 13 | 15804.M30x36 | Прокладка | |
| 14 | 520.16.10A.008 | Пробка | |
| 15 | 5916.66 | Гайка | |
| 16 | 520.16.10А.011 | Винт | |
| 17 | 4125.16.68.202 | Штуцер | |
| 18 | 4124.16.38.252 | Винт | |
| 19 | 4124.16.38.253 | Пружина | |
| 20 | 3722.Б.Ш-6 ммН | Шарик | |
| 21 | 4125.16.68.161 | Корпус | |
| 22 | 4121.20.31.003 | Заглушка | |
| 23 | 4124.16.38.201 | Корпус | |
| 24 | 6402.08 | Шайба | |
| 25 | 7798.08х60 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
