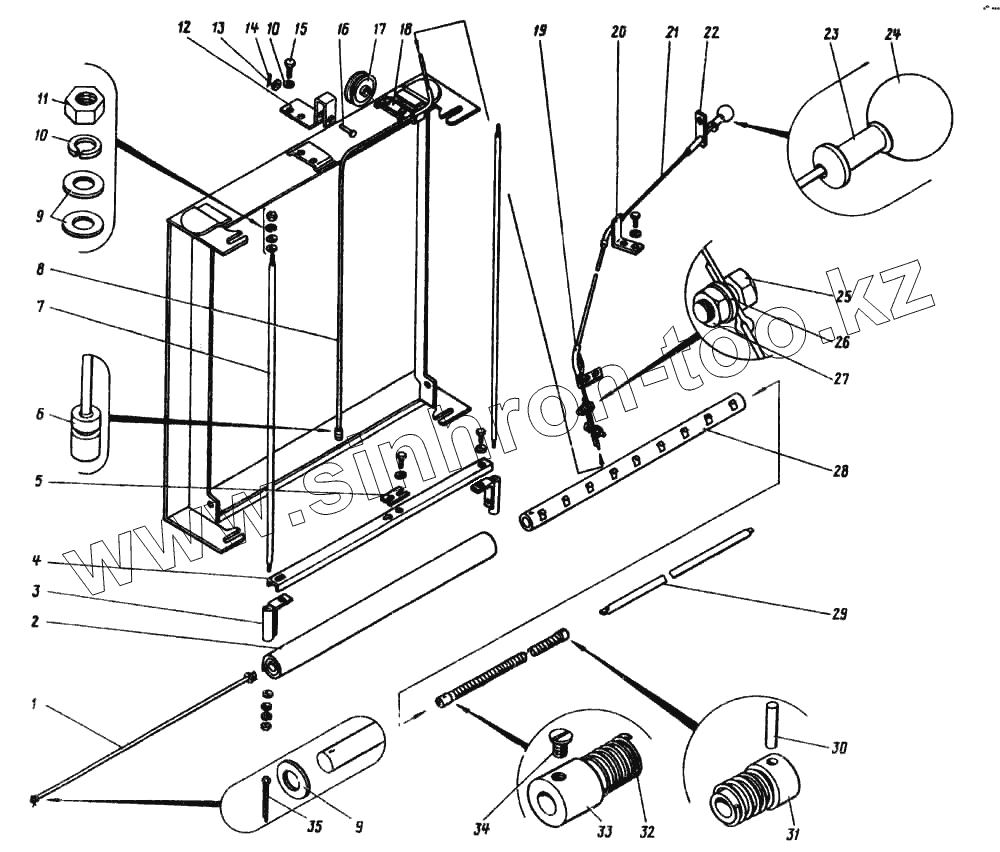

Каталог запасных частей к технике: Ковровец ЭО-4124. Установка шторки радиатора
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4121.11.09.003 | Стержень | |
| 2 | 4121.11.09.101 | Шторка | |
| 3 | 4121.11.09.300 | Кронштейн в сборе | |
| 4 | 4121.11.09.400 | Корыто в сборе | |
| 5 | 4121.11.09.002 | Планка | |
| 6 | 4121.11.09.601 | Втулка | |
| 7 | 4121.11.09.001 | Стержень | |
| 8 | 3,Б-Г-1-Н-180 | Канат L=1,5 м | |
| 9 | 11371.08 | Шайба | |
| 10 | 6402.08 | Шайба | |
| 11 | 5915.08 | Гайка | |
| 12 | 4121.11.09.150 | Кронштейн в сборе | |
| 13 | 4371.12 | Шайба | |
| 14 | 397.3,2x20 | Шплинт | |
| 15 | 17473.08x16 | Винт | |
| 16 | 9650-12x36 | Ось | |
| 17 | 4121.18.03.005 | Шкив | |
| 18 | 4121.11.09.200 | Кронштейн в сборе | |
| 19 | 4121.11.09.250 | Кронштейн в сборе | |
| 20 | 4121.11.09.500 | Кронштейн в сборе | |
| 21 | 3,6-Г 1-Н 180 | Канат L=2,8 м | |
| 22 | 4121.11.09.550 | Труба в сборе | |
| 23 | 4121.11.09.651 | Болт | |
| 24 | 11 П40 | Ручка | |
| 25 | Болт зажима 3,6 | Болт зажима 3,6 | |
| 26 | 11371.10 | Шайба | |
| 27 | 5915.10 | Гайка | |
| 28 | 4121.11.09.350 | Труба в сборе | |
| 29 | 4121.11.09,102 | Стержень | |
| 30 | 4121.11.09.103 | Штифт | |
| 31 | 4121.11.09.451 | Втулка | |
| 32 | 4121.11.09.452 | Пружина | |
| 33 | 4121.11.09.453 | Втулка | |
| 34 | 17475.05x10 | Винт | |
| 35 | 397.0,2x12 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
