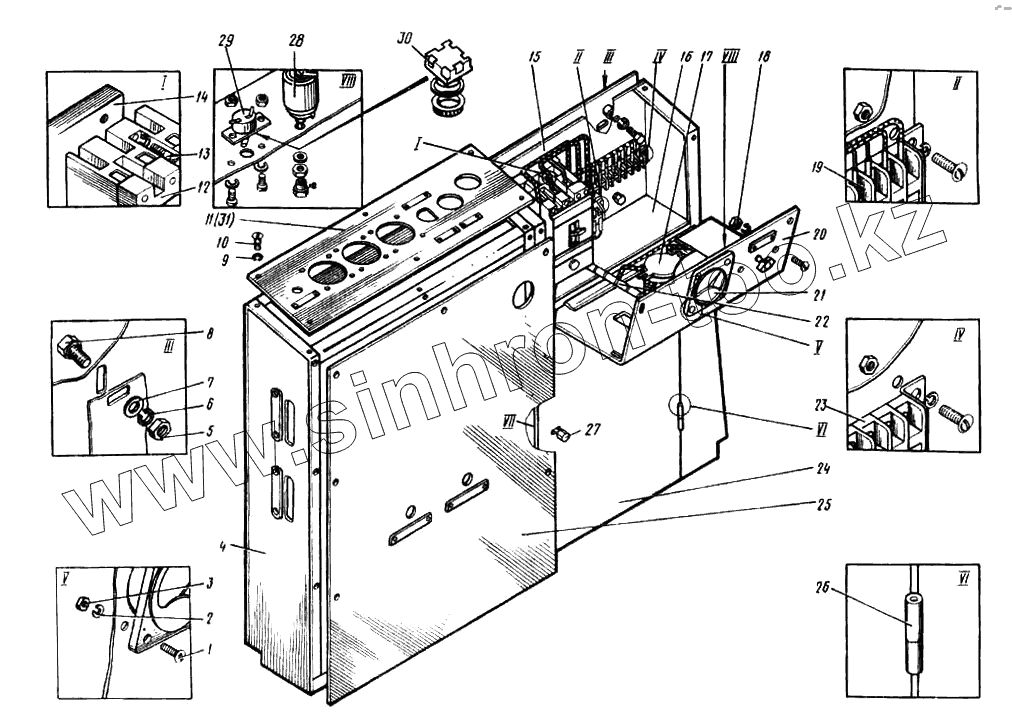

Каталог запасных частей к технике: Ковровец ЭО-4124. Шкаф
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4121.16.14.000 | 4121.16.14.000 | Гидроразводка тележки | |
| 4121Б.16.23.000 | 4121Б.16.23.000 | Редуктор | |
| 1 | 17473.04х16 | Винт | |
| 2 | 6402.04 | Шайба | |
| 3 | 4121.22.00.008 | Гайка | |
| 4 | 4121A.15.18.050 | Каркас | |
| 5 | 5915.08 | Гайка | |
| 6 | 6402.08 | Шайба | |
| 7 | 11371.08 | Шайба | |
| 8 | 7798.08x16 | Болт | |
| 9 | 6402.05 | Шайба | |
| 10 | 17473.05x10 | Винт | |
| 11 | 4121А.15.18350 | Панель | |
| 12 | АЕ 2036 | Автоматический выключатель 500 В, 16 А | |
| 13 | 17473.04x25 | Винт | |
| 14 | 4121А.15.18.252 | Скоба | |
| 15 | 4121.15.01.351 | Каркас | |
| 16 | 4121.15.01.352 | Лист нижний | |
| 17 | ПВ 3-10 | Пакетный выключатель 220 В, 10 A | |
| 18 | 4121.22.00.009 | Гайка М5 | |
| 19 | Б3Н19-213103К00 У2 | Блок зажимов | |
| 20 | 4121А.15.18450 | Панель в сборе | |
| 21 | Э-8023 | Вольтметр 0-450 В, КЛ. 2,5 | |
| 22 | 4121А.15.18.300 | Жгут проводов | |
| 23 | Б3Н19-2131203Л 00У2 | Блок зажимов | |
| 24 | 4121А.15.01.190 | Дверь сварная | |
| 25 | 4121А.15.18.100 | Лист в сборе | |
| 26 | 4121.15.01.180 | Петля сварная | |
| 27 | 4121А.15.18.130 | Замок | |
| 28 | ППБ-25С13 -100 Ом ±10% | Резистор | |
| 29 | ВК-46А | Выключатель | |
| 30 | КЕ-011 | Кнопка | |
| 31 | 4121А.15.61.350 4121Б.16.00.000 | Панель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
