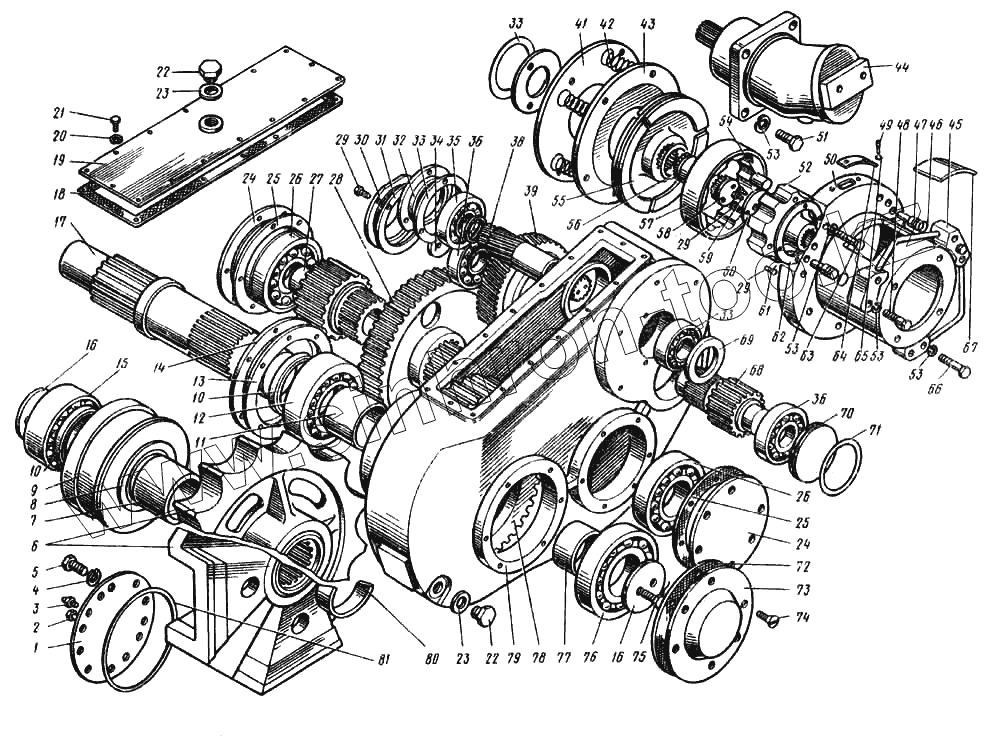

Каталог запасных частей к технике: Ковровец ЭО-4124. Редуктор ходового механизма
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
23
23
24
24
25
25
26
26
27
28
29
29
29
30
31
32
33
33
33
34
35
36
36
38
39
41
42
43
44
45
46
47
48
49
50
51
52
53
53
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4124.16.32.005-1 | 4124.16.32.005-1 | Вал | |
| 4121.16.03.002 | 4121.16.03.002 | Корпус (на 4121Б.16.24.000, 4124.16.33.000) | |
| 4124.16.32.011 | 4124.16.32.011 | Шайба упорная | |
| 4124.16.32.009-1 | 4124.16.32.009-1 | Крышка | |
| 4124.16.32.010-1 | 4124.16.32.010-1 | Втулка | |
| 4124.16.32.0064 | 4124.16.32.0064 | Колесо ведущее | |
| 4124.16.32.008 | 4124.16.32.008 | Крышка | |
| 1 | 4121.16.02.700 | Крышка | |
| 2 | 4121А.16.15.007 | Штуцер | |
| 3 | 19853.01.3 | Масленка | |
| 4 | 6402.12 | Шайба | |
| 5 | 7798.12х25 | Болт | |
| 6 | 4121.16.02.100 | Колесо ведущее с наплавкой | |
| 7 | 4121.16.02.002 | Втулка | |
| 8 | H1-100x90-2 | Кольцо | |
| 9 | 4121.16.02.020 | Стакан | |
| 10 | 1.2-120x150-2 | Манжета | |
| 11 | 4121.16.02.021 | Втулка | |
| 12 | 5721.3522 | Подшипник | |
| 13 | 4121.12.00.032 | Прокладка | |
| 14 | 4121A.16.20.002 | Крышка | |
| 15 | 5721.36.18 | Подшипник | |
| 16 | 013.02.45.110 | Шайба упорная | |
| 17 | 4121.16.02.006 | Вал | |
| 18 | 412.12.00.021 | Прокладка | |
| 19 | 4121.16.02.400 | Крышка | |
| 20 | 6402.10 | Шайба | |
| 21 | 7798.10.25 | Болт | |
| 22 | 2.48 | Пробка | |
| 23 | 4121.12.00.048 | Прокладка | |
| 24 | 4124.12.00.072 | Крышка | |
| 25 | 4121.12.00.028 | Прокладка | |
| 26 | 5721.3520 | Подшипник | |
| 27 | 4124.12.00.068 | Вал-шестерня | |
| 28 | 4124.12.00.073 | Колесо зубчатое | |
| 29 | 7798.10x25 | Болт | |
| 30 | 4124.12.00.070 | Крышка | |
| 31 | 4121.12.00.012 | Прокладка | |
| 32 | 4124.12.00.071 | Крышка | |
| 33 | 4121.12.00.014 | Прокладка | |
| 34 | 013.02.45.70 | Шайба упорная | |
| 35 | 5721.3610 | Подшипник | |
| 36 | 5721.3612 | Подшипник | |
| 38 | 4124.16.32.001 | Вал-шестерня | |
| 39 | 4124.16.32.002 | Колесо зубчатое | |
| 41 | 4121А.85.00.024 | Крышка | |
| 42 | 4121А.85.00.017 | Пружина | |
| 43 | 4121А.85.00.550 | Диск | |
| 44 | 210.25.13.21 | Гидромотор | |
| 45 | 4121А.85.00.250 | Питатель | |
| 46 | 030-035-30-2-2 | Кольцо | |
| 47 | 4121А.85.00.010 | Поршень | |
| 48 | 4121А.85.00.019 | Болт | |
| 49 | 7798.08x20 | Болт | |
| 50 | 4121А.85.00.023 | Гильза | |
| 51 | 7798.16х50 | Болт | |
| 52 | 4121А.85.00.022 | Полумуфта | |
| 53 | 6402.16 | Шайба | |
| 54 | 4121.11.00.105 | Шашка | |
| 55 | 4121А.85.00.400 | Диск | |
| 56 | 4121А.85.00.352 | Кольцо | |
| 57 | 4121А.85.00.500 | Полумуфта | |
| 58 | 4121А.85.00.009 | Шайба | |
| 59 | 7798.12x25 | Болт | |
| 60 | 4121.12.00.023 | Шайба | |
| 61 | 1,6-04 | Проволока 1=1700 мм | |
| 62 | 4121.12.00.044 | Кольцо | |
| 63 | 7798.16x90 | Болт | |
| 64 | 4121A.85.00.014 | Крышка | |
| 65 | 6402.08 | Шайба | |
| 66 | 7798.16x75 | Болт | |
| 67 | 4121А.85.00.006 | Крышка | |
| 68 | 4124.12.00.069 | Вал-шестерня | |
| 69 | 1.2-70x95-1 | Манжета | |
| 70 | 4124.12.00.074 | Крышка | |
| 71 | 125-130-36-2-2 | Кольцо | |
| 72 | 4121.12.00.031 | Прокладка | |
| 73 | 4121.12.00.030 | Крышка | |
| 74 | 17475.10x25 | Винт | |
| 75 | 7798.16x30 | Болт | |
| 76 | 8338.318 | Подшипник | |
| 77 | 4121.12.00.029 | Втулка | |
| 78 | 4124.12.00.067 | Колесо зубчатое | |
| 79 | 4121.16.02.015 | Корпус (на 4121Б.16.23.000, 4124.16.32.000) | |
| 80 | 4121.16.02.011 | Втулка | |
| 81 | 195-200-36-2-2 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
