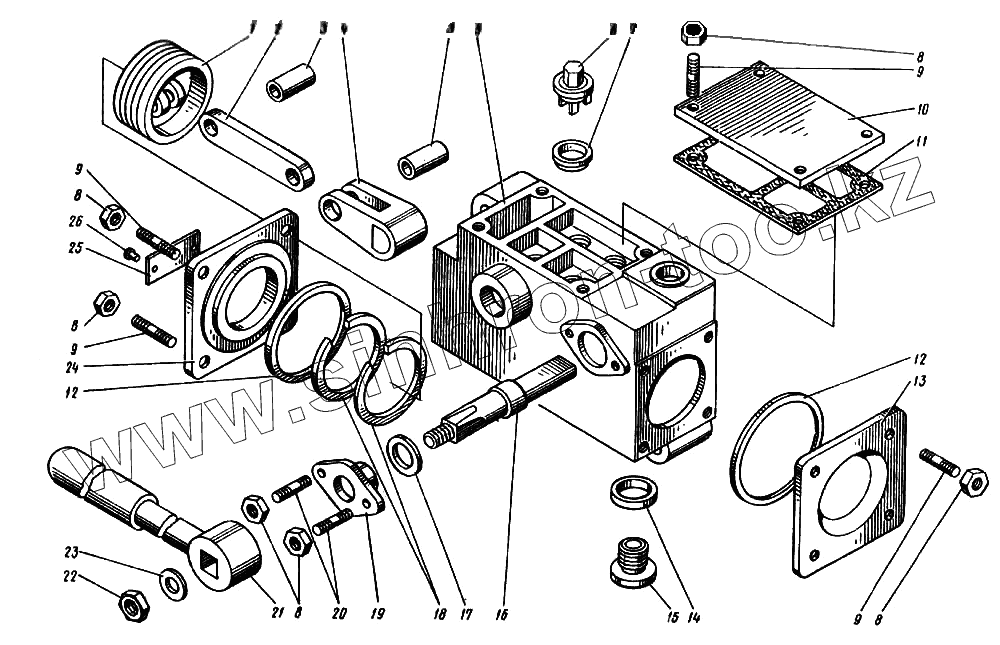

Каталог запасных частей к технике: Ковровец ЭО-4124. Насос ручной поршневой РО, 8-30-01
1
2
3
3
4
5
6
7
8
8
8
8
8
9
9
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | PO, 8.0001.2001 | Поршень | |
| 2 | PO, 8.0001.2003 | Тяга | |
| 3 | 10774-12x30 | Штифт | |
| 4 | PO, 8.0001.2004-01 | Кривошип | |
| 5 | РО, 8.0001.0001-01 | Корпус | |
| 6 | PO, 8.0001.0012 | Клапан | |
| 7 | PO, 8.0001.0002 | Седло клапана | |
| 8 | 5915.10 | Гайка | |
| 9 | 22034-10x25 | Шпилька | |
| 10 | PO, 8.0001.0008 | Крышка верхняя | |
| 11 | PO, 8.0001.0009 | Прокладка | |
| 12 | PO, 8.0001.0007 | Прокладка | |
| 13 | PO, 8.0001.0005-01 | Крышка передняя | |
| 14 | PO, 8.001.0013 | Прокладка | |
| 15 | 7798.10x14 | Болт | |
| 16 | PO, 8.0001.0003-01 | Вал | |
| 17 | PO, 8.0001.0015 | Шайба | |
| 18 | PO, 8.0001.2002 | Кольцо поршневое | |
| 19 | PO, 8.0001.0004-01 | Крышка сальника | |
| 20 | 22034.10х30 | Шпилька | |
| 21 | PO, 8.0001.1000-01 | Рукоятка | |
| 22 | 5915.12 | Гайка | |
| 23 | 11371.12 | Шайба | |
| 24 | PO, 8.0001.0006 | Крышка задняя | |
| 25 | PO, 8.0001.0011 | Табличка | |
| 26 | 10302-2,5x6,31 | Заклепка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
