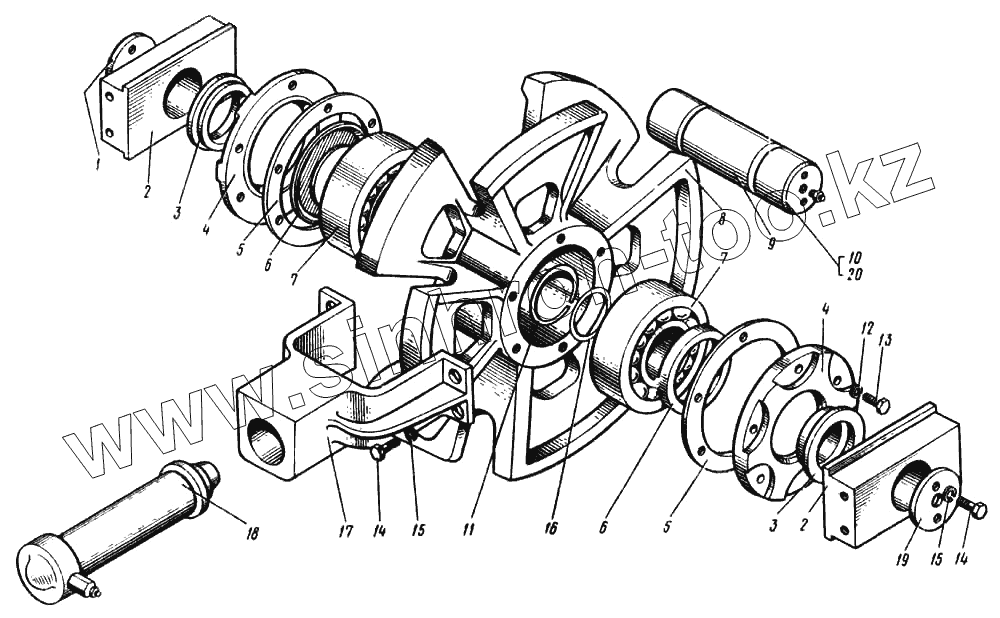

Каталог запасных частей к технике: Ковровец ЭО-4124. Колесо натяжное в сборе
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 013.02.45.110 | Шайба упорная | |
| 2 | 4121Б.16.04.017 | Ползун | |
| 3 | 4121Б.16.04.013 | Втулка | |
| 4 | 4121Б.16.04.012 | Крышка | |
| 5 | 4121.16.04.005 | Прокладка | |
| 6 | 1.2-120x150-1 | Манжета | |
| 7 | 5721.3618 | Подшипник | |
| 8 | 4121.16.04.250 | Колесо натяжное | |
| 9 | 4121Б.16.04.015 | Ось | |
| 10 | 19853.01.3 | Масленка | |
| 11 | 4121Б.16.04.014 | Кольцо | |
| 12 | 6402.12 | Шайба | |
| 13 | 7798.12x30 | Болт | |
| 14 | 7798.16x40 | Болт | |
| 15 | 6402.16 | Шайба | |
| 16 | У-90х85-2 | Кольцо | |
| 17 | 4121.16.04.001 | Вилка | |
| 18 | 4121.16.04.100 | Гидроцилиндр | |
| 19 | 4121Б.16.04.016 | Шайба | |
| 20 | 4121А.16.15.007 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
