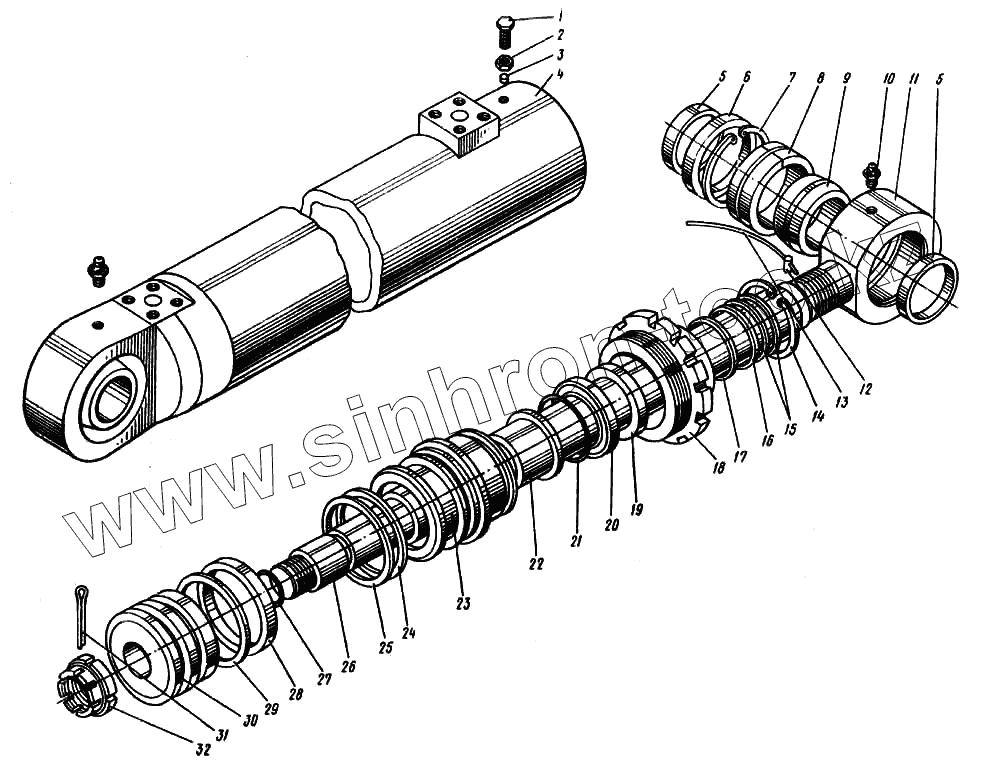

Каталог запасных частей к технике: Ковровец ЭО-4124. Гидроцилиндры рукояти, стрелы, ковша
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4121А.23.10.002 | 4121А.23.10.002 | Шток | |
| 4121А.23.20.002 | 4121А.23.20.002 | Шток | |
| 4121А.23Л0.200 | 4121А.23Л0.200 | Цилиндр | |
| 4121A.23.20.200 | 4121A.23.20.200 | Цилиндр | |
| 1 | 7798.10x25 | Болт | |
| 2 | 5915.10 | Гайка | |
| 3 | 4121A.23.00.032 | Прокладка | |
| 4 | 4121A.23.11.000 | Цилиндр | |
| 5 | 4121A.23.00.102 | Втулка | |
| 6 | 1,2-105x130-2 | Манжета | |
| 7 | В130 | Кольцо | |
| 8 | ШСЛ 90К1.01 | Кольцо наружное | |
| 9 | ШСЛ 90К 1.02 | Кольцо внутреннее | |
| 10 | 19853.01.3 | Масленка | |
| 11 | 4121A.23.00.041 | Проушина | |
| 12 | 4121.23.00.026 | Штифт | |
| 13 | 1,6-04 | Проволока 1=1700 мм | |
| 14 | B110 | Кольцо | |
| 15 | 4121A.23.00.035 | Кольцо | |
| 16 | 4121А.23.00.034 | Втулка | |
| 17 | 4121А.23.00.033 | Грязесъемник | |
| 18 | 4121А.23.00.031 | Гайка | |
| 19 | 4121А.23.00.029 | Кольцо | |
| 20 | 4121А.23.09.001 | Манжета 110x90 | |
| 21 | 4121А.23.09.002 | Кольцо | |
| 22 | 4121А.23.12.002 | Втулка | |
| 23 | 4121А.23.12.001 | Втулка | |
| 24 | 130x140 | Кольцо защитное | |
| 25 | 130-140-56-2-2 | Кольцо | |
| 26 | 4121А.23.00.030 | Шток | |
| 27 | 060-065-58-2-2 | Кольцо | |
| 28 | 140x120-6 | Манжета | |
| 29 | 1-140-1 | Кольцо защитное | |
| 30 | 4121А.23.13.000 | Поршень | |
| 31 | 397.6.3x100 | Шплинт | |
| 32 | 4121.23.00.005 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
