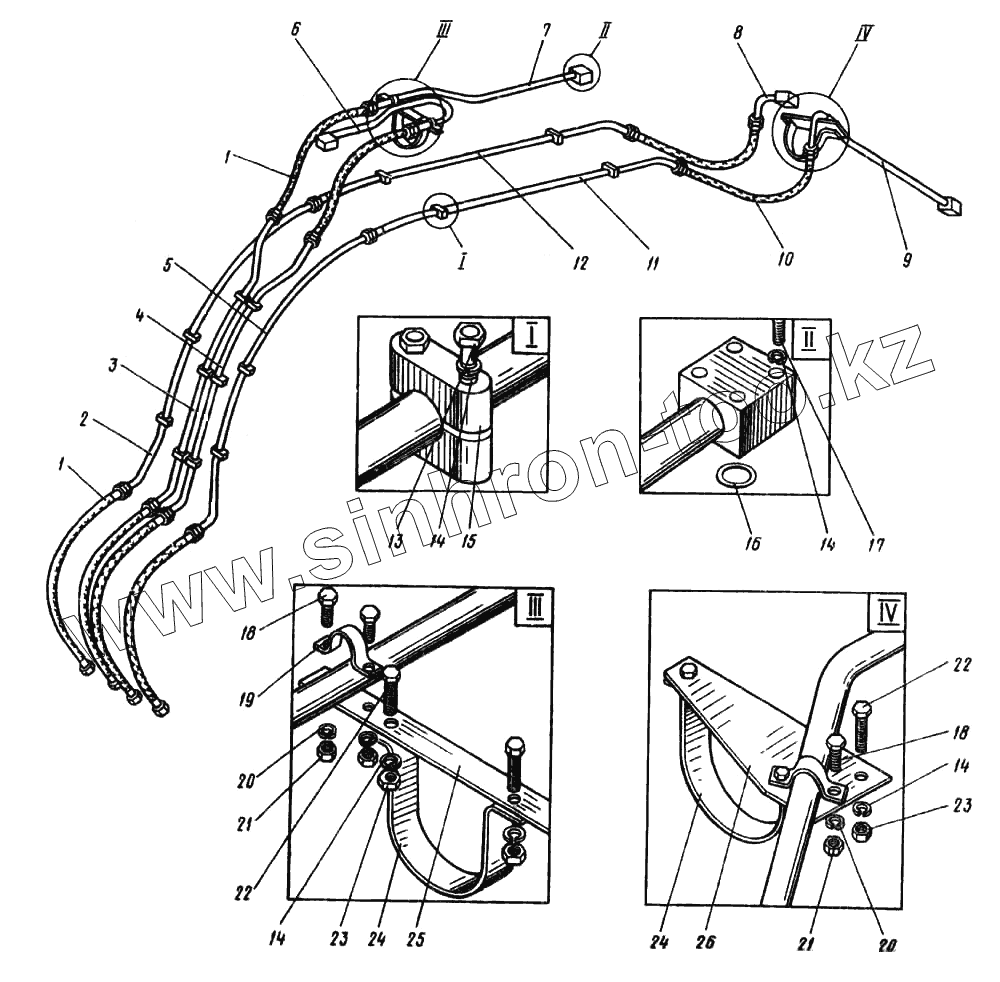

Каталог запасных частей к технике: Ковровец ЭО-4124. Гидроразводка рабочего оборудования обратная лопата
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
16
17
18
18
19
20
20
21
21
22
22
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РВД 25x1000-250 | Рукав | |
| 2 | 4121A.02.51.010 | Труба сварная | |
| 3 | 4121 A.02.51.020 | Труба сварная | |
| 4 | 4121A.02.51.030 | Труба сварная | |
| 5 | 4121 A.02.51.040 | Труба сварная | |
| 6 | 4121 A.02.51.070 | Труба сварная | |
| 7 | 4121A.02.51.080 | Труба сварная | |
| 8 | 4121A.02.51.090 | Труба сварная | |
| 9 | 4121A.02.51.100 | Труба сварная | |
| 10 | РВД 25x1200-250 | Рукав | |
| 11 | 4121A.02.51.060 | Труба сварная | |
| 12 | 4121A.02.51.050 | Труба сварная | |
| 13 | 7798.12x55 | Болт | |
| 14 | 6402.12 | Шайба | |
| 15 | 4121.20.00.037 | Платик | |
| 16 | 9833.037-040-36-2-2 | Кольцо | |
| 17 | 7798.12x80 | Болт | |
| 18 | 7798.10x30 | Болт | |
| 19 | 4121.02.09.003 | Скоба | |
| 20 | 6402.10 | Шайба | |
| 21 | 5915.10 | Гайка | |
| 22 | 7798.12x45 | Болт | |
| 23 | 5915.12 | Гайка | |
| 24 | 4121.02.09.006 | Хомут | |
| 25 | 4121А.02.51.002 | Полоса | |
| 26 | 4121А.02.51.001 | Косынка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
