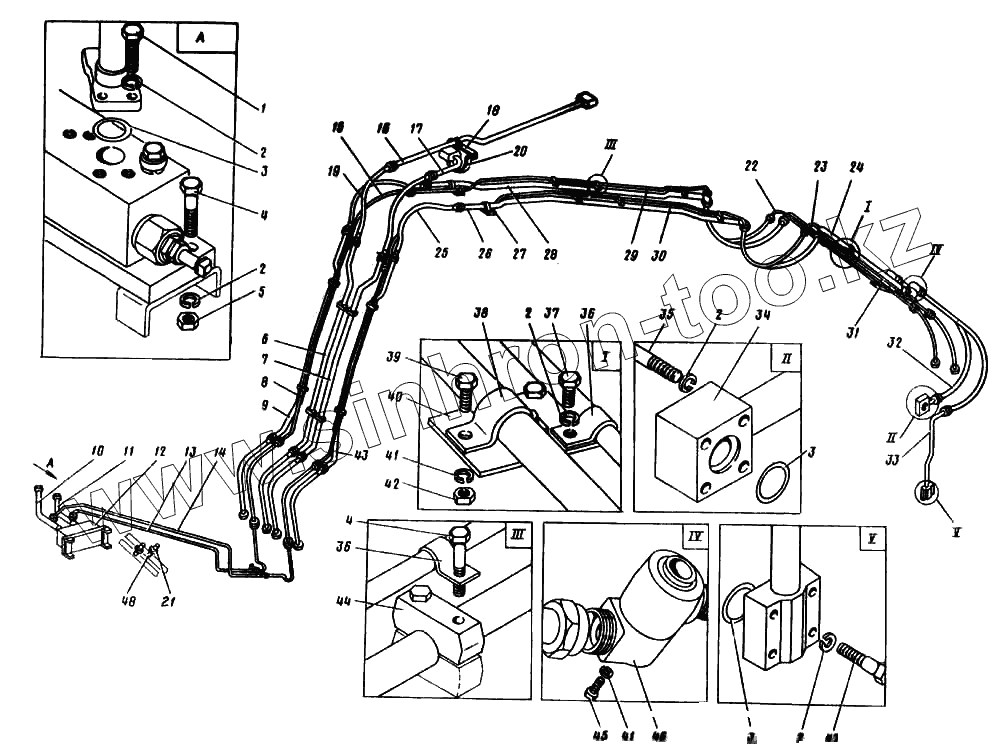

Каталог запасных частей к технике: Ковровец ЭО-4124. Гидроразводка рабочего оборудования грейфер
1
2
2
2
2
2
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7798.12x30 | Болт | |
| 2 | 6402-12 | Шайба | |
| 3 | 9833.034-040-36-2-2 | Кольцо | |
| 4 | 7798.12x55 | Болт | |
| 5 | 5915.12 | Гайка | |
| 6 | 4121A.02.20.020 | Труба сварная | |
| 7 | 4121A.02.20.030 | Труба сварная | |
| 8 | 4121A.04.06.030 | Труба сварная | |
| 9 | 4121A.02.20.010.1 | Труба сварная | |
| 10 | 4121A.04.06.110 | Труба сварная | |
| 11 | 4121A.04.06.120 | Труба сварная | |
| 12 | 4121A.04.06.100 | Блок перепускных клапанов | |
| 13 | 4121A.04.06.010 | Труба сварная | |
| 14 | 4121A.04.06.020 | Труба сварная | |
| 15 | РВД21-1000У | Рукав | |
| 16 | 4121A.02.21.020 | Труба сварная | |
| 17 | 4121А.02.21.010 | Труба сварная | |
| 18 | 4121.02.10.003 | Полоса | |
| 19 | РВД 25x1000-250 | Рукав | |
| 20 | 4121.02.09.006 | Хомут | |
| 21 | 4121.20.00.018 | Заглушка | |
| 22 | 4121A.04.06.060 | Труба сварная | |
| 23 | 4121A.04.06.070 | Труба сварная | |
| 24 | 4121A.04.06.130 | Труба сварная | |
| 25 | РВД 25x1200-250 | Рукав | |
| 26 | 4121A.04.06.080 | Труба сварная | |
| 27 | 4121.02.10.001 | Полоса | |
| 28 | 4121A.04.06.090 | Труба сварная | |
| 29 | 4121A.04.06.040 | Труба сварная | |
| 30 | 4121A.04.06.050 | Труба сварная | |
| 31 | 4121A.04.06.004 | Полоса | |
| 32 | РВД 25x2000-250 | Рукав | |
| 33 | 4121А.04.06.140 | Труба сварная | |
| 34 | 4121А.04.06.160 | Труба сварная | |
| 35 | 7798.12x80 | Болт | |
| 36 | 4121А.04.06.001 | Скоба | |
| 37 | 7798.12x25 | Болт | |
| 38 | 4121.02.09.003 | Скоба | |
| 39 | 7798.10x30 | Болт | |
| 40 | 4121А.04.06.003 | Полоса | |
| 41 | 6402.10 | Шайба | |
| 42 | 5915.10 | Гайка | |
| 43 | 4121А.02.20.040 | Труба сварная | |
| 44 | 4121.20.00.037 | Платик | |
| 45 | 7798.10x25 | Болт | |
| 46 | 4121А.04.06Л80 | Соединение поворотное | |
| 47 | 7798.12x45 | Болт | |
| 48 | 4121.20.00.019 | Гайка накидная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
