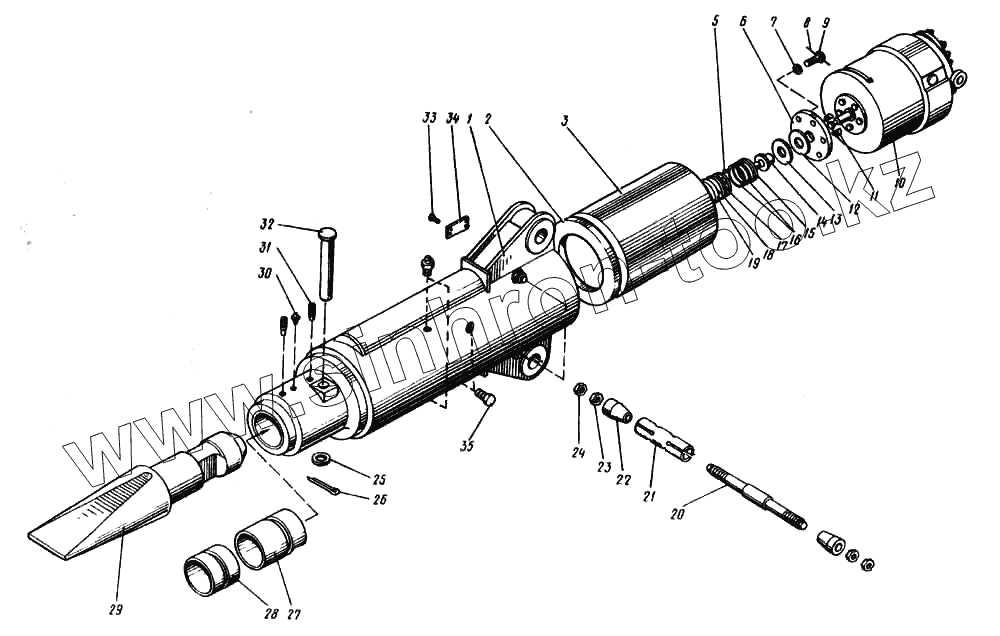

Каталог запасных частей к технике: Ковровец ЭО-4124. Гидромолот
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СП-62.02.000 | Труба направляющая | |
| 2 | СП-62.00.020 | Амортизатор | |
| 3 | СП-62.00.001 | Ударник | |
| 5 | 3722Ш-12,7Н | Шарик | |
| 6 | СП-62.00.011 | Крышка | |
| 7 | 9649.25 | Шайба | |
| 8 | 1,6-04 | Проволока 1=1700 мм | |
| 9 | 7798.3M24x2x80 | Болт | |
| 10 | СП-62.01.000 | Цилиндр рабочий | |
| 11 | СП-62.00.012 | Вкладыш | |
| 12 | СП-62.00.010 | Амортизатор | |
| 13 | СП-62.00.008 | Шайба | |
| 14 | СП-62.00.009 | Втулка | |
| 15 | СП-62.00.007 | Опора | |
| 16 | 125-130-36-2-2 | Кольцо | |
| 17 | СП-62.00.003 | Сепаратор | |
| 18 | СП-62.00.005 | Шайба | |
| 19 | СП-62.00.004 | Амортизатор | |
| 20 | СП-62.00.015 | Ось | |
| 21 | СП-62.00.017 | Втулка | |
| 22 | СП-62.00.016 | Втулка | |
| 23 | 5915.24 | Гайка | |
| 24 | 5916.24 | Гайка | |
| 25 | 9649.50 | Шайба | |
| 26 | 397.10x80 | Шплинт | |
| 27 | СП-62.02.202 | Втулка | |
| 28 | СП-62.02.201 | Втулка | |
| 29 | СП-62.00.013 | Клин | |
| 30 | 19853.01.3 | Масленка | |
| 31 | 1476.12x50 | Винт | |
| 32 | СП-62.00.014 | Палец | |
| 33 | 10621.03x10 | Винт | |
| 34 | СП-62.00.021 | Марка гидромолота | |
| 35 | СП-62.01.036 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
