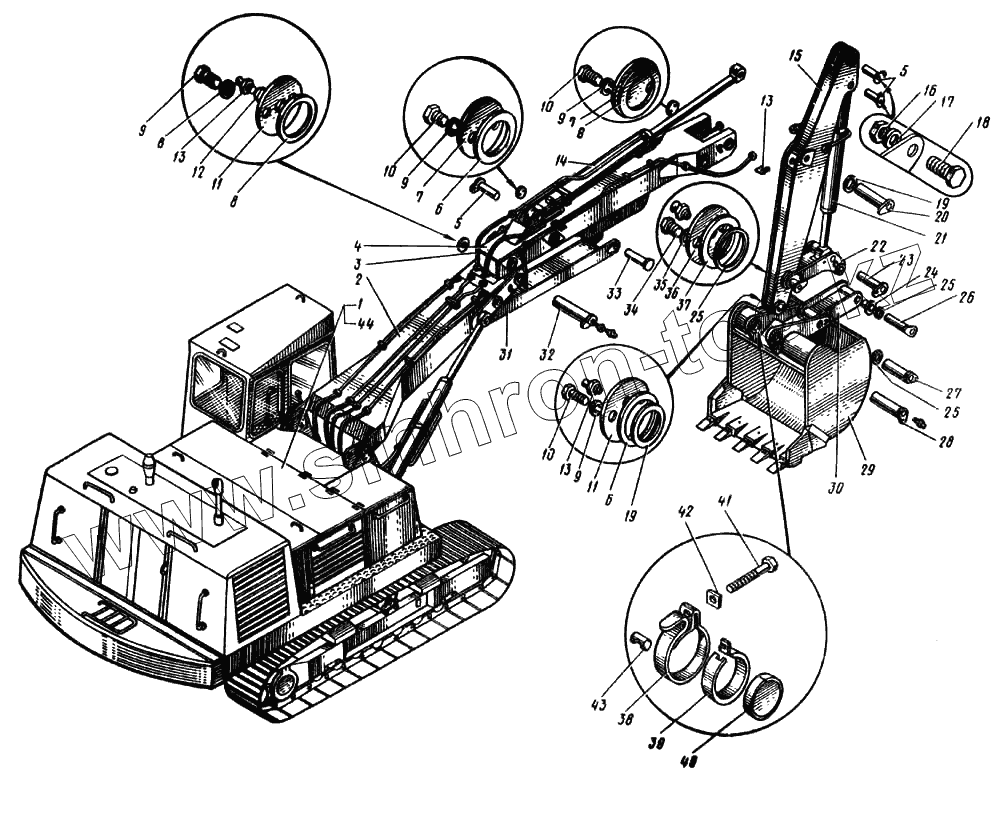

Каталог запасных частей к технике: Ковровец ЭО-4124. Экскаватор с рабочим оборудованием обратная лопата
1
2
3
4
5
5
6
6
7
7
8
8
9
9
9
9
10
10
10
10
11
11
12
13
13
13
14
15
16
17
18
19
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4121Б.01.00.000 | Экскаватор ЭО-4121Б без рабочего оборудования | |
| 2 | У1330.01.00.000 | Стрела | |
| 3 | 4121A.02.21.000 | Гидроразводка рабочего оборудования обратная лопата | |
| 4 | 4121.29.10.000 | Стрела промежуточная | |
| 5 | 4121.02.00.100 | Палец | |
| 6 | 4121.01.00.005 | Шайба | |
| 7 | 013.0245.110 | Шайба упорная | |
| 8 | 4121.02.00.007 | Шайба | |
| 9 | 6402.16 | Шайба | |
| 10 | 7798.16x30 | Болт | |
| 11 | 4121.02.00.002 | Шайба | |
| 12 | 4121.02.00.006 | Штуцер | |
| 13 | 19853.01.3 | Масленка | |
| 14 | 4121A.23.00.000 | Гидроцилиндр рукояти | |
| 15 | 4121A.30.30.000 | Рукоять | |
| 16 | 5915.20 | Гайка | |
| 17 | 6402.20 | Шайба | |
| 18 | 7798.20x60 | Болт | |
| 19 | 090-100-58-2-2 | Кольцо | |
| 20 | 4121A.02.00.650 | Палец | |
| 21 | 4121A.23.20.000 | Гидроцилиндр ковша | |
| 22 | 4121.02.02.000 | Угольник | |
| 23 | 4121.02.00.450 | Палец | |
| 24 | 4121.02.03.002 | Втулка | |
| 25 | 070-080-58-2-2 | Кольцо | |
| 26 | 4121А.02.00.700 | Палец | |
| 27 | 4121.02.00.500 | Палец | |
| 28 | 4121.02.00.400 | Палец | |
| 29 | 4121.57.00.000 | Ковш обратной лопаты 1 м куб. | |
| 30 | 4121.02.03.000 | Тяга | |
| 31 | 4121.02.05.000 | Тяга | |
| 32 | 4121.02.00.600 | Палец | |
| 33 | 4121.02.00.008 | Ось | |
| 34 | 7798.12x30 | Болт | |
| 35 | 6402.12 | Шайба | |
| 36 | 4121.02.00.004 | Шайба | |
| 37 | 4121.02.00.005 | Шайба | |
| 38 | 4121А.02.00.750 | Хомут | |
| 39 | 4121А.02.00.001 | Полоса | |
| 40 | 4121А.02.00.003 | Полоса | |
| 41 | 4121.20.01.404 | Болт | |
| 42 | 4121.20.01.403 | Шайба | |
| 43 | 4121.20.01.401 | Гайка | |
| 44 | 4124.01.00.000 | Экскаватор ЭО-4124 без рабочего оборудования |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
