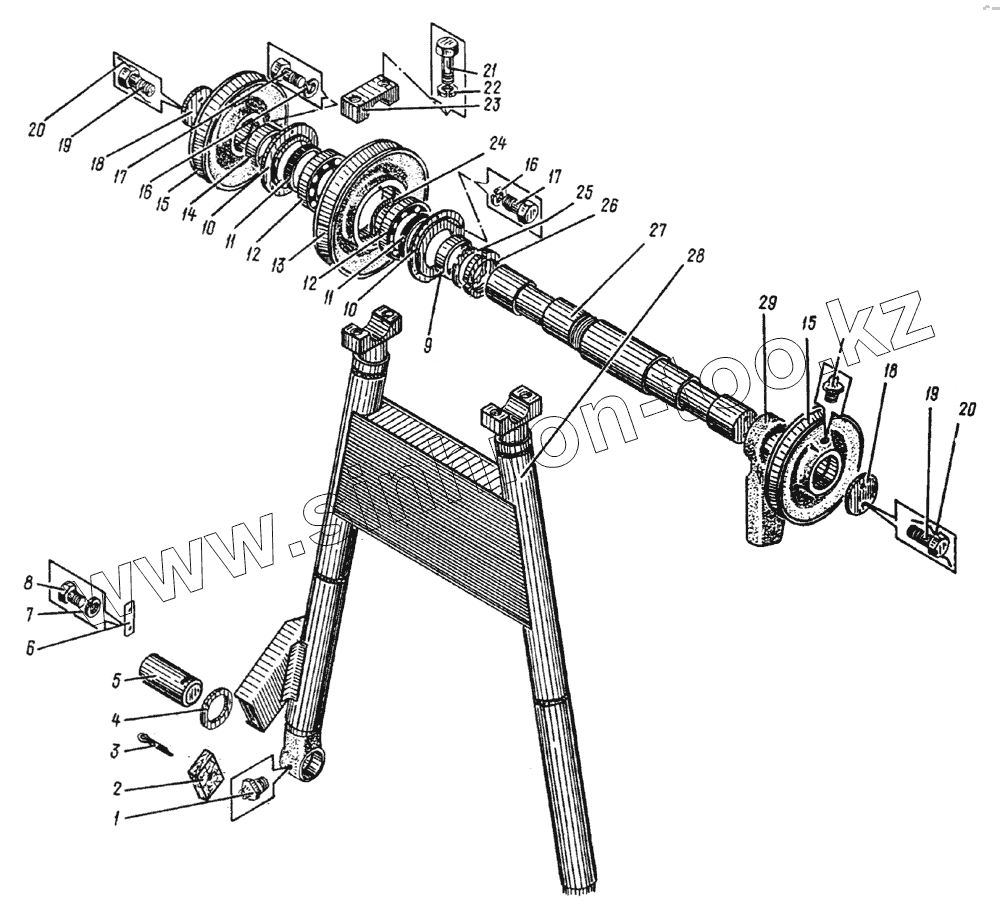

Каталог запасных частей к технике: Ковровец Э-652Б. ЭО-4112.00.03.100 Стойка передняя
1
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТШ-1.3 | Масленка | |
| 2 | 505A.200.00.2 | Брус буфера | |
| 3 | Ш-10х112 | Шплинт | |
| 4 | 652.090.00.20 | Шайба | |
| 5 | 652Б.860.00.1 | Палец | |
| 6 | 8x40x105-22-124-71 | Оседержатель | |
| 7 | ШП-16Т | Шайба | |
| 8 | БНТ-М16х20 | Болт | |
| 9 | 652.182.00.14 | Втулка | |
| 10 | 505A.182.00.11 | Крышка | |
| 11 | AРМ-1.2-120х150-1 | Манжета | |
| 12 | 220 | Подшипник | |
| 13 | 652A.309.00.5 | Блок | |
| 14 | 652.182.00.5 | Кольцо | |
| 15 | 505A.182.00.3 | Блок | |
| 16 | ШП-10Т | Шайба | |
| 17 | БНТ-М10х25 | Болт | |
| 18 | 107.182.7 | Шайба | |
| 19 | БНТ-3М12х30 | Болт | |
| 20 | ПК-1.6 | Проволока L= 0,46 м | |
| 21 | БНТ-М24х100 | Болт | |
| 22 | ШП-24Т | Шайба | |
| 23 | 505A.310.00.1 | Крышка подшипника | |
| 24 | 652.182.00.13 | Кольцо прокладное | |
| 25 | ШСМЛ-105 | Шайба | |
| 26 | ГКШ-М105х2 | Гайка | |
| 27 | 505А.Г82.00.2 | Ось блоков | |
| 28 | 652B.60.01.000 | Стойка сварная | |
| 29 | ЭО-4112.00.03.111 | Коуш |
