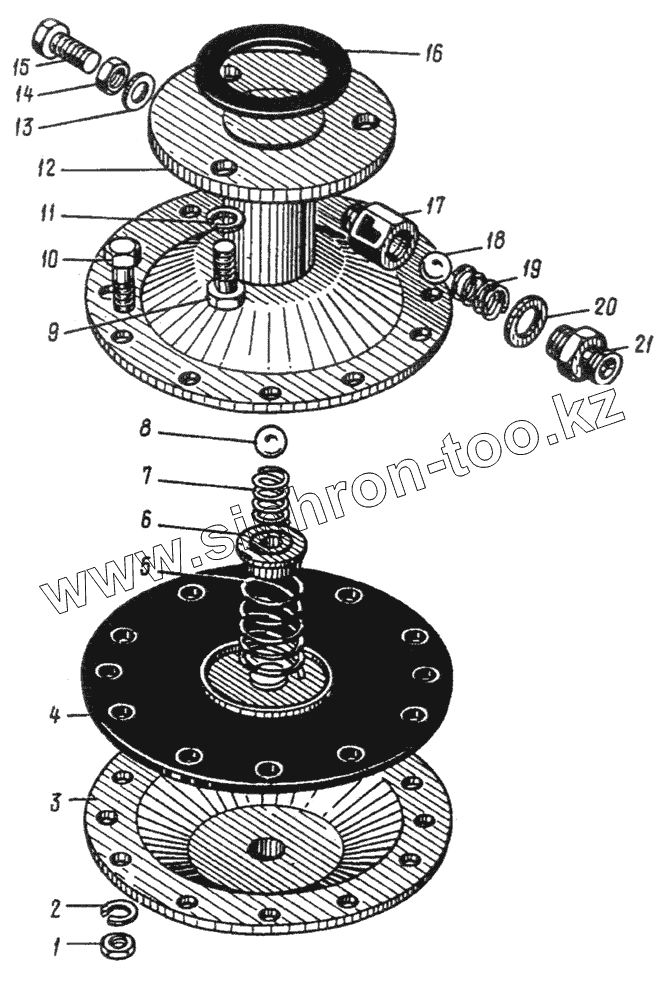

Каталог запасных частей к технике: Ковровец Э-652Б. 652В.29.10.000 Установка диафрагменного насоса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 ГШ-М8 Гайка
2 ШП-8 Шайба
3 652B.29.10.150 Крышка сварная
4 652B.29.10.200 Диафрагма в сборе
5 652B.29.02.004 Пружина
6 652B.29.02.003 Шайба
7 652В.29.02.002 Пружина
8 111-17ммН Шарик
9 БНТ-М10х25 Болт
10 БНТ-М8х20 Болт
11 ШП-10 Шайба
12 652В.29.10.100 Корпус сваркой
13 505A.141.00.7 Кольцо прокладное
14 ГШ-М12х1,25 Гайка
15 652В.29.01.005 Болт
16 652В.29.10.003 Прокладка
17 652В.29.10.002 Штуцер
18 111-12,7ммН Шарик
19 652В.29.10.005 Пружина
20 6523.29.10.004 Прокладка
21 652B.29.10.001 Ниппель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
