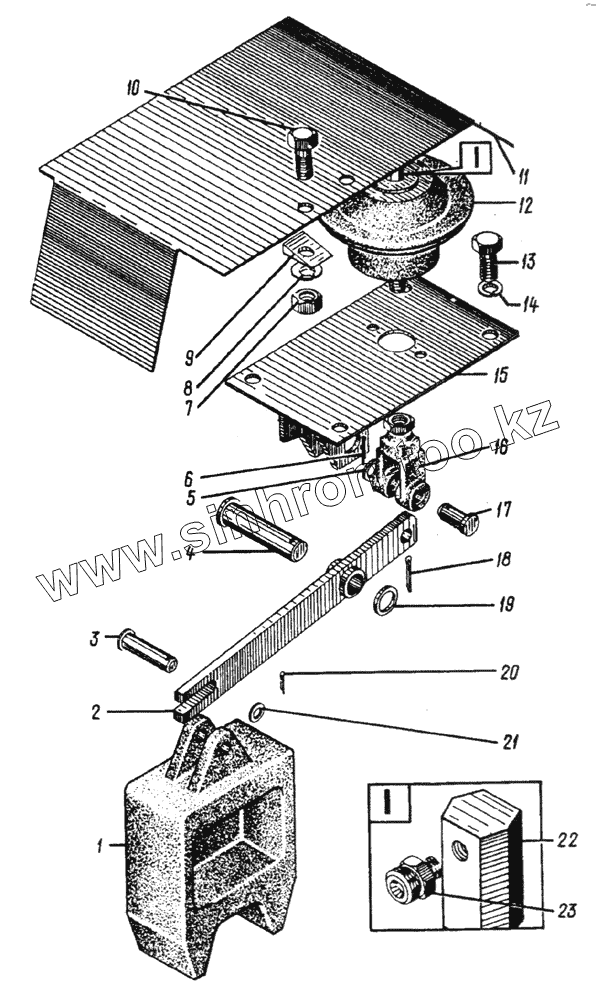

Каталог запасных частей к технике: Ковровец Э-652Б. 652В.21.06.000 Механизм стопора

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	652.282.001		Стопор
2	652.282.02		Рычаг сварной
3	22-16X4x70		Ось
4	22-25X4x70		Ось
5	25207118		Шайба
6	Ш-3,2х20		Шплинт
7	ГШ-М16		Гайка
8	ШП-16		Шайба
9	652Б.470.00.18		Шайба
10	БНТ-М16х40		Болт
11	652B.21.06.001		Ограждение
12	MAЗ-200-3519010-B		Камера тормозная
13	БНТ-М12х30		Болт
14	ШЧ-12		Шайба
15	652B.21.06.100		Крышка сварная
16	120-3519060		Вилка штока
17	260088-118		Палец
18	Ш-5х45		Шплинт
19	ВОБ-25		Шайба
20	Ш-4х25		Шплинт
21	ШОБ-16		Шайба
22	85-63-90		Угольник
23	264.13.01		Ниппель конечный

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
