Каталог запасных частей к технике: Ковровец Э-652Б. 652В.21.05.000 Колесо натяжное

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

6

6

7

7

8

8

9

9

10

11

12

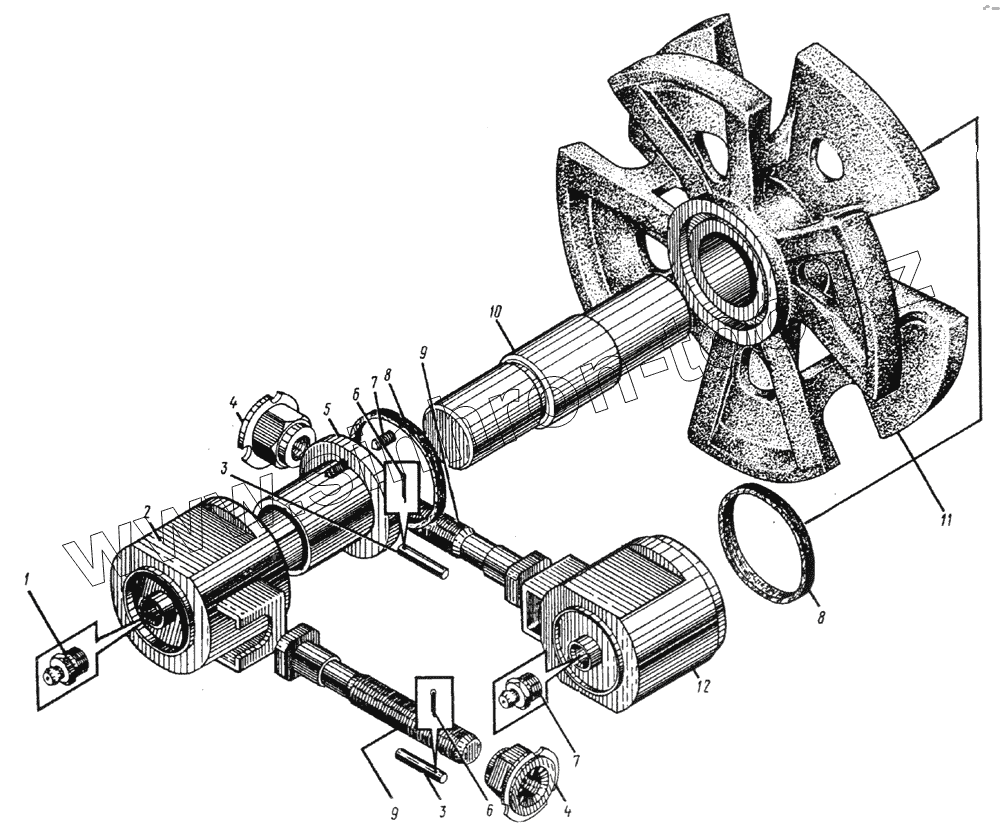

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ТШ-1.3		Масленка
2	652B.21.05.201		Корпус
3	652B.21.05.002		Стопор
4	652B.21.05.003		Гайка
5	652B.21.05.202		Втулка
6	Ш-2,5х16		Шплинт
7	ВУК-М8х14		Винт
8	107.112.11		Кольцо уплотнительное
9	652B.21.05.001		Винт натяжной
10	107.113.2		Ось колеса
11	652A.113.01		Колесо натяжное с наплавкой
12	652B.21.05.200		Подшипник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
