Каталог запасных частей к технике: Ковровец Э-652Б. 652Б.470.03.000 Устройство натяжное

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

6

7

8

9

10

10

11

12

12

13

13

14

15

16

17

18

19

20

21

22

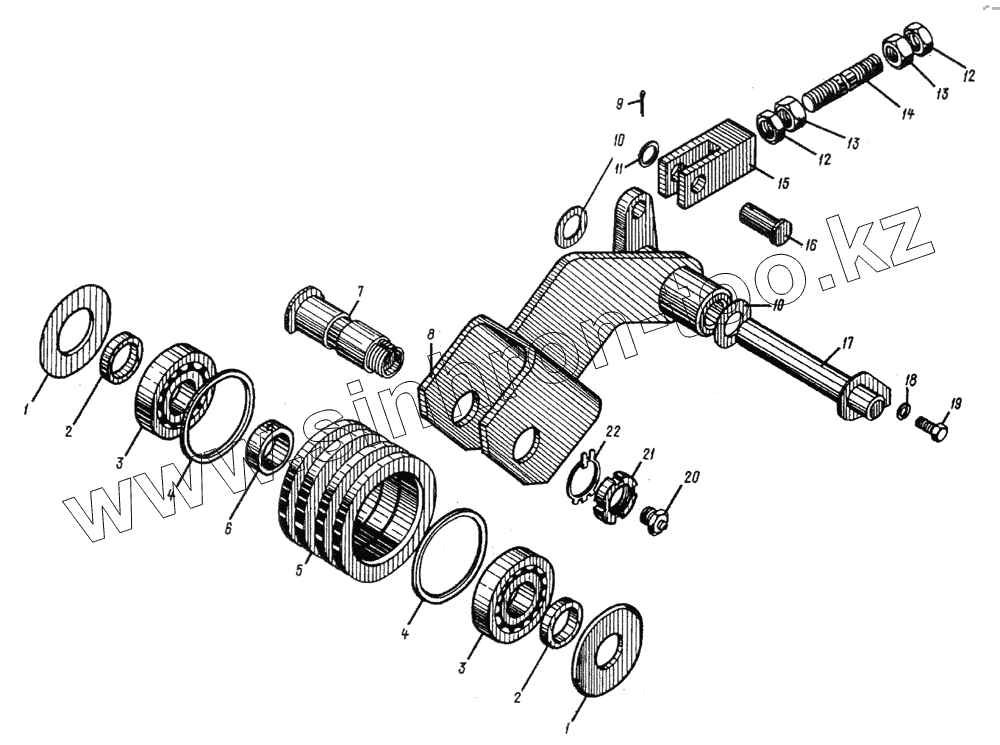

Позиция на иллюстрации	Заводской номер детали		Название детали
1	652A.474.00.8		Шайба
2	652A.474.00.9		Кольцо распорное
3	308		Подшипник
4	КВЭ-390		Кольцо
5	652A.474.00.7		Ролик
6	652A.474.07.1		Втулка распорная
7	652A.474.00.10		Ось
8	652Б.470.03.150		Рычаг сварной
9	Ш-4x40		Шплинт
10	652A.474.00.4		Шайба
11	ШОБ-20		Шайба
12	ГШН-М20		Гайка
13	ГШ-М20		Гайка
14	652Б.470.03.001		Шпилька
15	652.054.00.2		Наконечник
16	22-20X4x55		Ось
17	652Б.470.03.050		Ось сварная
18	ШП-8		Шайба
19	БНТ-М8х20		Болт
20	ТШ-1.3		Масленка
21	ГКШ-M39x1,5		Гайка
22	ШСМЛ-39		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
