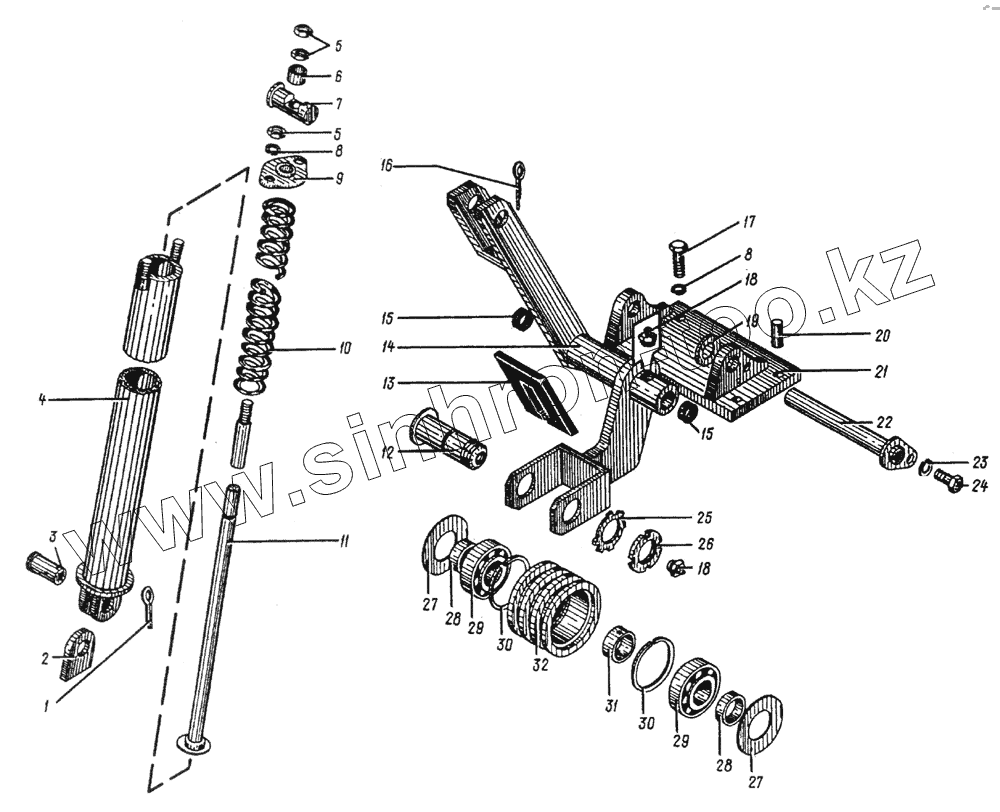

Каталог запасных частей к технике: Ковровец Э-652Б. 652А.474 Устройство натяжное
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш-4х25 | Шплинт | |
| 2 | 16x40-2.4-70 | Ушко | |
| 3 | 22-16X4x32 | Ось | |
| 4 | 652A.474.04 | Корпус сварной | |
| 5 | ГШ-М12 | Гайка | |
| 6 | 652A.474.00.3 | Бобышка | |
| 7 | 652A.474.00.1 | Палец | |
| 8 | ШП-12 | Шайба | |
| 9 | 652A.474.06 | Крышка сварная | |
| 10 | 652A.474.03.1 | Пружина | |
| 11 | 652A.474.05 | Шток сварной | |
| 12 | 652A.474.00.10 | Ось | |
| 13 | 652A.474.00.14 | Ограждение | |
| 14 | 652A.474.01 | Рычаг | |
| 15 | 07.02.2.19Б | Втулка | |
| 16 | Ш-6,3х50 | Шплинт | |
| 17 | БНТ-М12х40 | Болт | |
| 18 | ТШ-1.3 | Масленка | |
| 19 | 652А.474.00.4 | Шайба | |
| 20 | ШТЦ-6С3х20 | Штифт | |
| 21 | 652А.474.00.5 | Кронштейн | |
| 22 | 652А.474.02 | Ось сварная | |
| 23 | ШП-8Т | Шайба | |
| 24 | БНТ-М8х20 | Болт | |
| 25 | ШСМЛ-39 | Шайба | |
| 26 | ГКШ-М39х1,5 | Гайка | |
| 27 | 652А.474.00.8 | Шайба | |
| 28 | 652А.474.00.9 | Кольцо распорное | |
| 29 | 308 | Подшипник | |
| 30 | КВЭ-В90 | Кольцо | |
| 31 | 652A.474.07.1 | Втулка распорная | |
| 32 | 652А.474.00.7 | Ролик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
