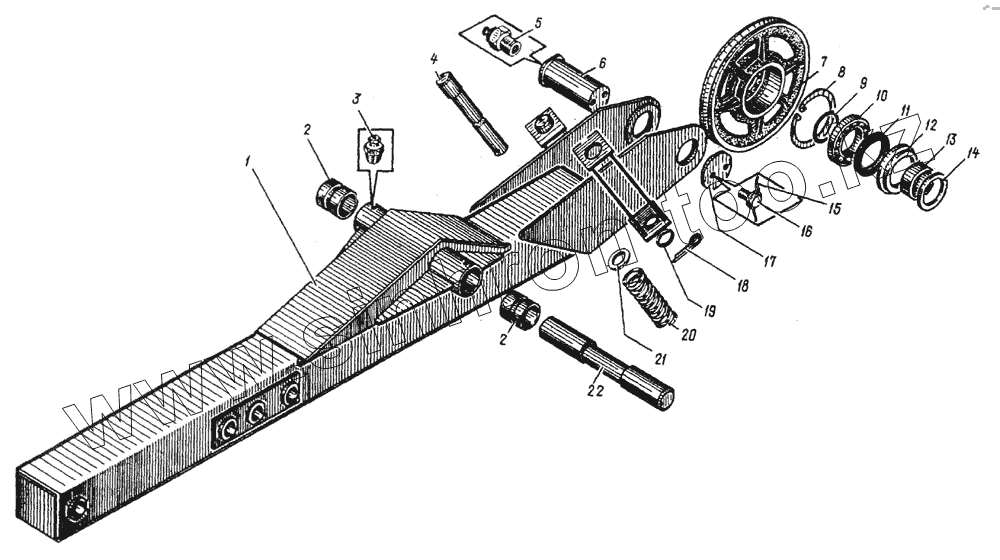

Каталог запасных частей к технике: Ковровец Э-652Б. 652А.307 Рукоять в сборе

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	652A.307.03		Рукоять
2	652А.307.00.3		Втулка
3	ТШ-1.3		Масленка
4	505А.304.00.2		Шток амортизатора
5	652.041.00.68		Штуцер
6	652A.307.00.1		Палец
7	505A.193.00.1		Блок
8	КВЭ-В180		Кольцо
9	652.171.00.37		Кольцо прокладное
10	220		Подшипник
11	APM-1.2-120x150-1		Манжета
12	652.193.00.16		Крышка уплотнения
13	652А.307.00.2		Втулка
14	652.410.00.12		Прокладка
15	ПЖ-1,6		Проволока L=1,1 м
16	БНТ-3М16х35		Болт
17	505А.304.00.9		Шайба установочная
18	Ш-10х80		Шплинт
19	ШОБ-50		Шайба
20	652.304.00.10		Пружина
21	505А.304.00.3		Шайба
22	505A.304.00.1		Ось рукояти

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
