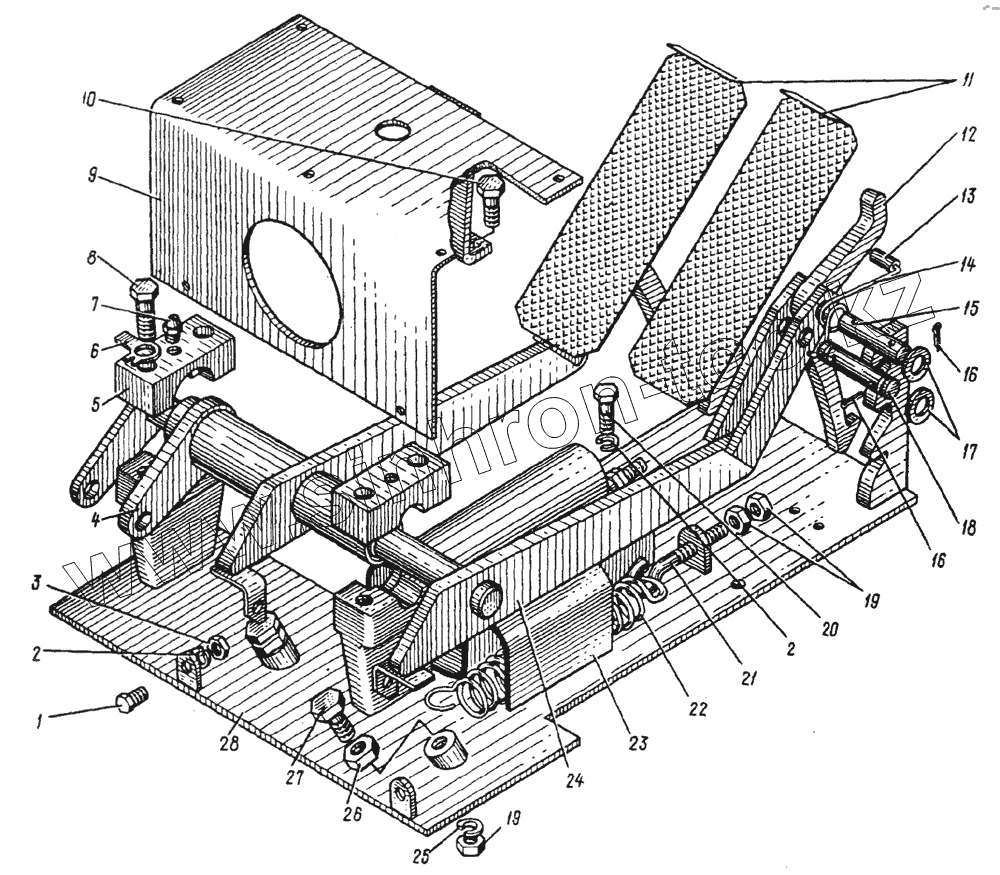

Каталог запасных частей к технике: Ковровец Э-652Б. 652.482.01 Площадка тормозная

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

16

17

18

19

19

20

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	БНТ-М8х20		Болт
2	ШП-8Т		Шайба
3	ГШ-М8		Гайка
4	652Б.482.12		Рычаг педали левый
5	652.482.01.2		Крышка подшипника
6	ШСМЛ-16		Шайба стопорная
7	ТШ-1.3		Масленка
8	БНТ-М16х55		Болт
9	652A.482.09		Ограждение
10	БHT-M12х40		Болт
11	652.482.07		Педаль в сборе
12	652.482.01.7		Собачка
13	107.131.52		Втулка
14	107.131.51		Пружина
15	107.131.54		Палец собачки
16	Ш-4x25		Шплинт
17	ШОБ-16		Шайба
18	107.131.55		Палец педали
19	ГШ-М12		Гайка
20	652.019.00.49		Болт
21	652.131.01.4		Болт натяжной
22	652.131.01.3		Пружина
23	652.482.01.8		Ограждение
24	652Б.482.13		Рычаг педали правый
25	ШП-12Т		Шайба
26	ГШ-М16		Гайка
27	БНТ-М16х35		Болт
28	652.482.01.5		Площадка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
