Каталог запасных частей к технике: Ковровец Э-652Б. 652.194 Рукоять

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

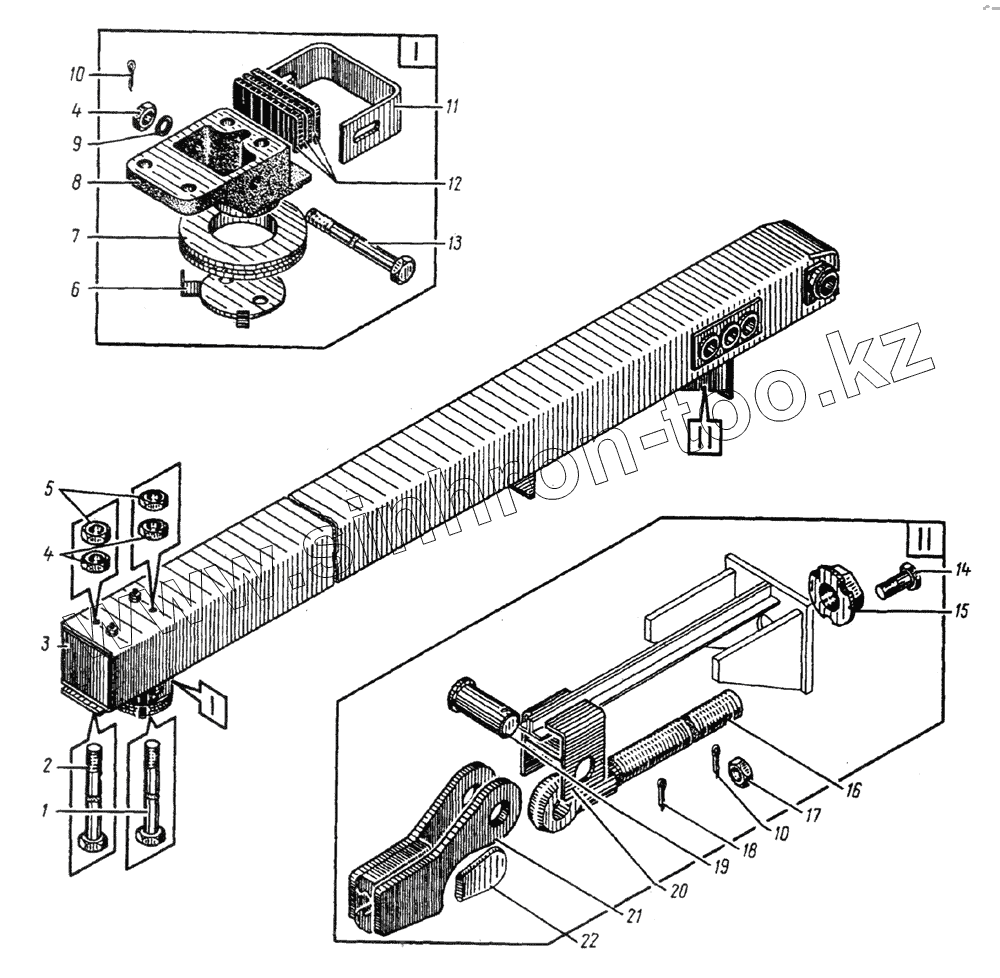

Позиция на иллюстрации	Заводской номер детали		Название детали
1	БНТ-М20х370		Болт
2	БHT-M20x275		Болт
3	652.194.04		Балка рукояти
4	ГШ-М20		Гайка
5	ГШН-М20		Гайка
6	652Б.194.06		Ограждение
7	107.194.32		Блок
8	652.194.00.1		Упор
9	ШЧ-20		Шайба
10	Ш-4х40		Шплинт
11	107.194.9		Скоба
12	505A.194.00.6		Амортизатор
13	БНТ-М20х220		Болт
14	652.194.00.35		Болт
15	652B.21.05.003		Гайка
16	505A.194.00.12		Болт натяжной
17	ГШ-М16		Гайка
18	Ш-6.3х71		Шплинт
19	22-40х4x110		Ось
20	505А.194.03		Ползун
21	0-21,5-22-253-72		Обойма коуша
22	K-21,5-22-253-72		Клин коуша

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
