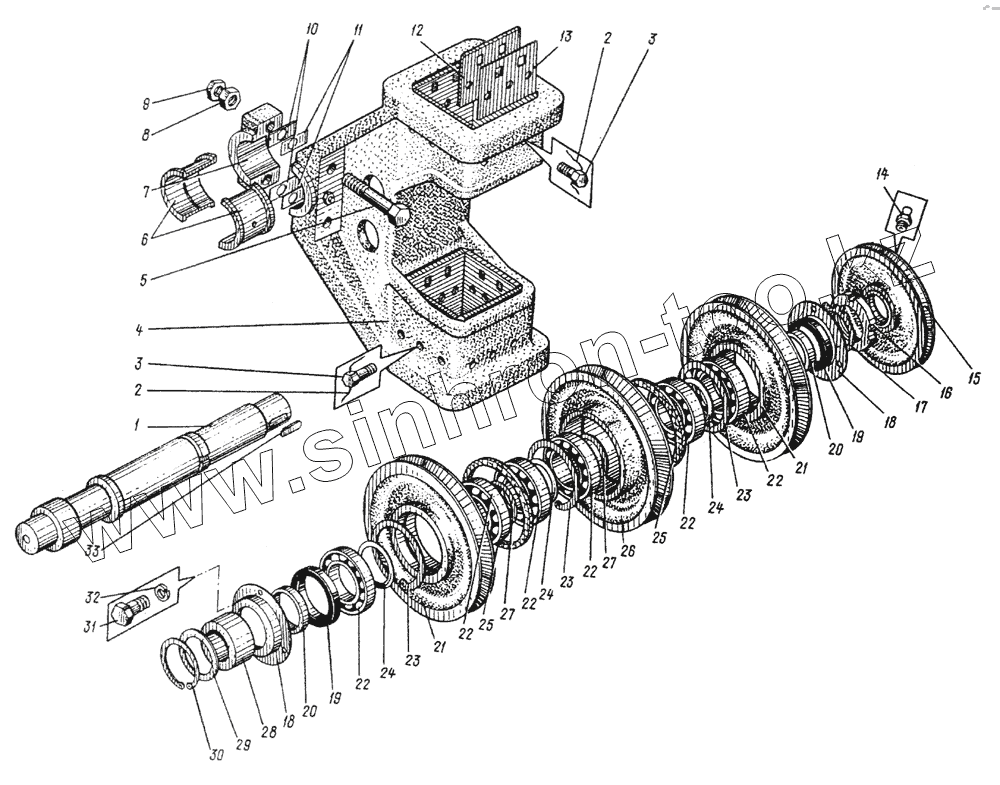

Каталог запасных частей к технике: Ковровец Э-652Б. 652.171 Вал седловой в сборе
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
22
22
22
22
22
23
23
23
24
24
24
25
25
26
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 652.171.00.7 | Вал седловой | |
| 2 | ПЖ-1,6 | Проволока L=1,1 м | |
| 3 | БНТ-3М20х38 | Болт | |
| 4 | 652.171.00.31 | Седло | |
| 5 | БHT-M30х180 | Болт | |
| 6 | 652.171.00.36 | Вкладыш из двух половив | |
| 7 | 652.171.00.33 | Крышка седла | |
| 8 | ГШУ-М30 | Гайка | |
| 9 | ПШНУ-М30 | Гайка | |
| 10 | 652.171.00.21 | Планка | |
| 11 | 652.171.00.22 | Планка регулировочная | |
| 12 | 758.171.00.1 | Вкладыш седла верхний | |
| 13 | 652Б.171.00.42 | Прокладка | |
| 14 | ТШ-1.3 | Масленка | |
| 15 | 652.171.00.23 | Блок | |
| 16 | ГКШ-М100х2 | Гайка | |
| 17 | ШСМЛ-100 | Шайба | |
| 18 | 505A.182.00.11 | Крышка | |
| 19 | APM-1.2-120x150-1 | Манжета | |
| 20 | 505A.203.00.6 | Кольцо распорное | |
| 21 | 652A.171.00.38 | Блок | |
| 22 | 220 | Подшипник | |
| 23 | КВЭ-В180 | Кольцо | |
| 24 | 652.171.00.37 | Кольцо прокладное | |
| 25 | 652.171.00.16 | Кольцо уплотнительное | |
| 26 | 652A.171.00.39 | Ролик | |
| 27 | 107.171.13 | Кольцо прокладное | |
| 28 | 107.171.25 | Втулка | |
| 29 | 107.171.24 | Шайба регулировочная | |
| 30 | КВЭ-В125 | Кольцо | |
| 31 | БНТ-М10х20 | Болт | |
| 32 | ШП-10Т | Шайба | |
| 33 | ШПП-20х12х80 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
