Каталог запасных частей к технике: Ковровец Э-652Б. 652.135 Управление переключением скоростей

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

11

11

12

13

14

15

15

16

17

17

18

19

20

21

22

23

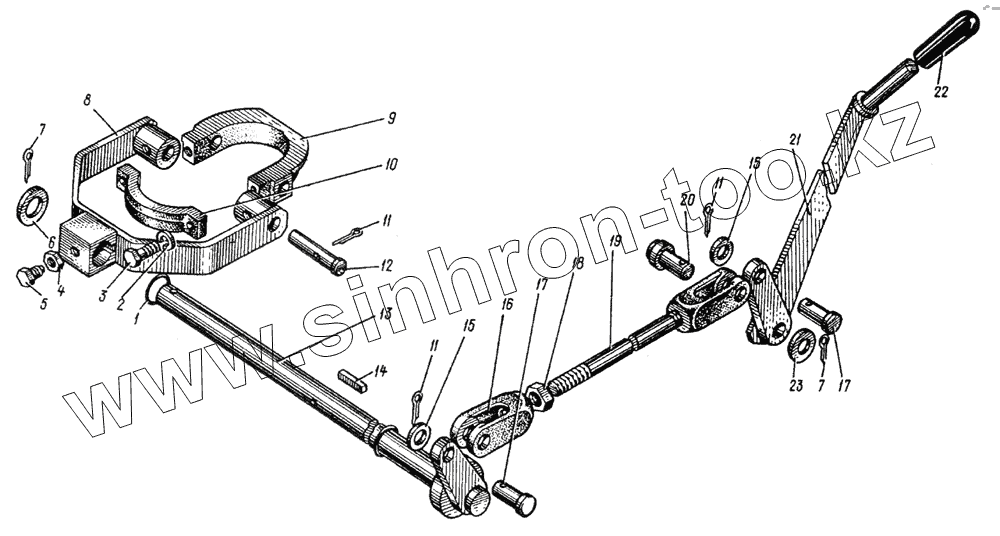

Позиция на иллюстрации	Заводской номер детали		Название детали
1	С-207-30x4		Кольцо
2	ШП-10Т		Шайба
3	БНТ-М10х40		Болт
4	ГШ-М10		Гайка
5	ВУЦ-М10х25		Винт
6	ШОБ-30		Шайба
7	Ш-5x45		Шплинт
8	652Б.135.04		Вилка
9	652.135.00.26		Хомут
10	652.135.00.27		Крышка хомута
11	Ш-4х40		Шплинт
12	652Б.135.00.11		Палец
13	652.135.00.6		Валик вилки
14	ШШ-3-10х8х50		Шпонка
15	ШОБ-20		Шайба
16	С-53А-М20		Наконечник
17	22-20х4х55		Ось
18	ГШ-М20		Гайка
19	652.135.02		Тяга
20	652.135.00.32		Палец рычага
21	652.135.03		Рычаг управления сварной
22	1-20,5		Ручка руля
23	ШОБ-25		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
