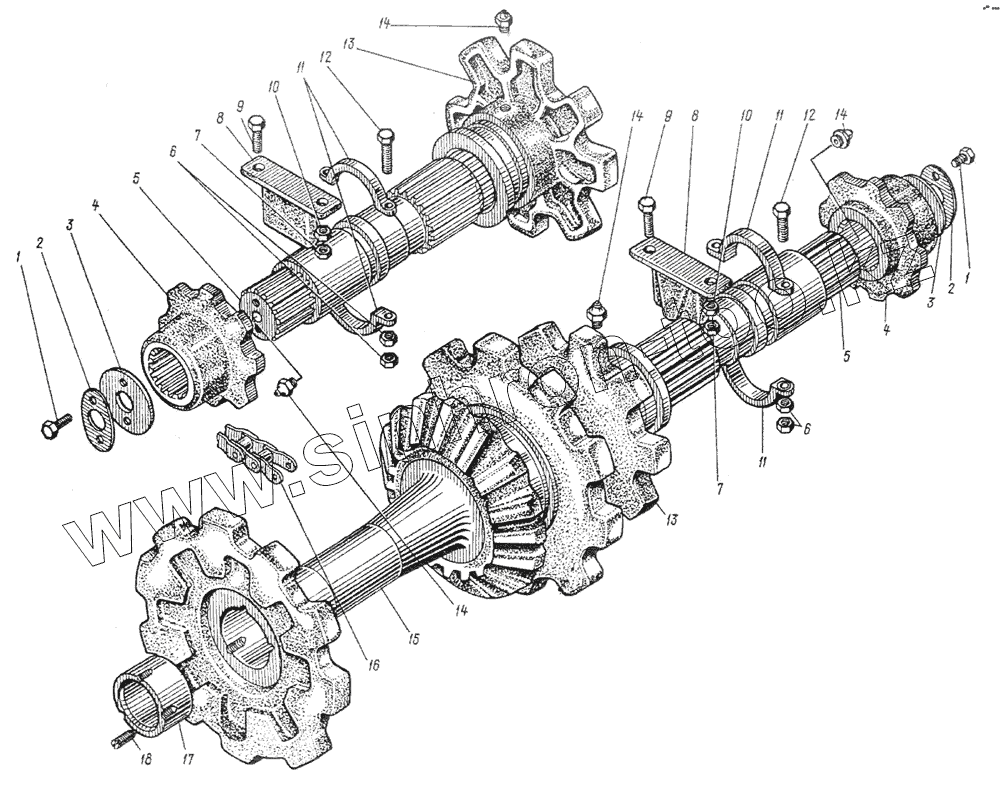

Каталог запасных частей к технике: Ковровец Э-652Б. 652.075 Вал горизонтальный в сборе

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

10

10

11

11

11

12

12

13

13

14

14

14

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	БНТ-М12х30		Болт
2	652.112.00.15		Пластинка замковая
3	107.112.9		Шайба
4	652.071.00.12		Звездочка
5	505A.071.00.1		Полуось
6	ГШ-M12		Гайка
7	ГШН-М24		Гайка
8	652.071.02		Стопор в сборе
9	БНТ-М24х70		Болт
10	ГШ-М24		Гайка
11	505A.071.00.6		Полукольцо
12	БНТ-М12х75		Болт
13	652.071.00.13		Муфта кулачковая
14	ТШ-1.3		Масленка
15	505A.071.01		Вал средний
16	ПРИ-78,1-36000		Цепь L=3748,8 мм
17	505A.071.00.2		Втулка
18	ВУК-М8х14		Винт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
