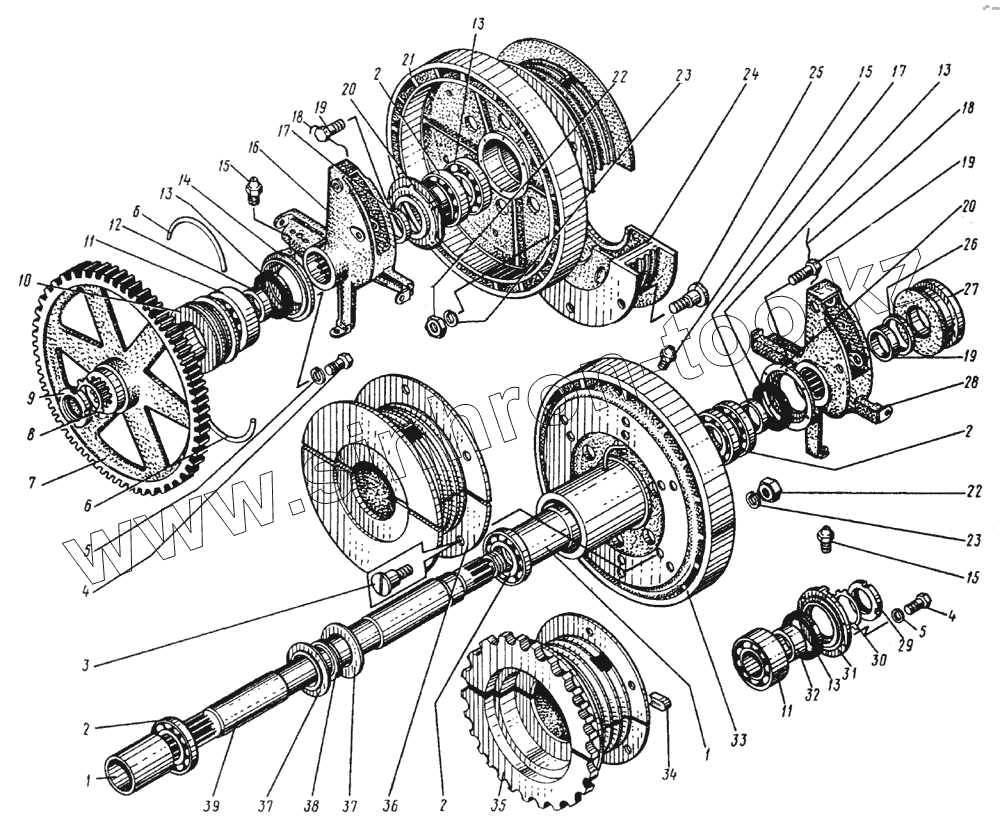

Каталог запасных частей к технике: Ковровец Э-652Б. 652.051 Вал в сборе
1
1
2
2
2
2
3
4
4
5
5
6
6
7
8
9
10
11
11
12
13
13
13
13
14
15
15
15
16
17
17
17
18
18
19
19
20
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 652Б.051.00.51 | Втулка распорная | |
| 2 | 222 | Подшипник | |
| 3 | 652.051.00.12 | Болт | |
| 4 | БНТ-М10х20 | Болт | |
| 5 | ШП-10Т | Шайба | |
| 6 | 652.032.00.32 | Полукольцо установочное | |
| 7 | 652.051.00.19 | Колесо зубчатое | |
| 8 | ШСМЛ-100 | Шайба | |
| 9 | ГКШ-М100х2 | Гайка | |
| 10 | 652Б.051.00.01 | Обойма левая | |
| 11 | 3620 | Подшипник | |
| 12 | 652A.051.00.49 | Втулка распорная | |
| 13 | AРМ-1.2-120х150-1 | Манжета | |
| 14 | 652.051.00.35 | Крышка обоймы | |
| 15 | ТШ-1.3 | Масленка | |
| 16 | 652.051.00.6 | Крестовина левая | |
| 17 | 652A.051.00.48 | Втулка распорная | |
| 18 | ПЖ-1,6 | Проволока L=1,1 м | |
| 19 | БНТ-3М10х20 | Болт | |
| 20 | 652.051.00.41 | Крышка барабана | |
| 21 | 505A.051.03 | Барабан левый | |
| 22 | ГШ-М16 | Гайка | |
| 23 | ШП-16Т | Шайба | |
| 24 | 652.051.06 | Сменная часть левого барабана | |
| 25 | 652.051.00.39 | Болт | |
| 26 | 652.051.00.9 | Уплотнение | |
| 27 | 652.051.00.2 | Обойма правая | |
| 28 | 652.051.00.5 | Крестовина правая | |
| 29 | ГКШ-М90х2 | Гайка | |
| 30 | ШСМЛ-90 | Шайба | |
| 31 | 652.051.00.34 | Крышка обоймы | |
| 32 | 652.051.00.18 | Втулка распорная | |
| 33 | 505A.051.02 | Барабан правый | |
| 34 | 652.041.00.19 | Клин для крепления каната | |
| 35 | 505А.051.01 | Сменная часть правого барабана для крана | |
| 36 | 505A.051.05 | Сменная часть правого барабана | |
| 37 | 652.051.00.43 | Шайба | |
| 38 | 652.051.00.33 | Уплотнение | |
| 39 | 652.051.00.1 | Вал |
