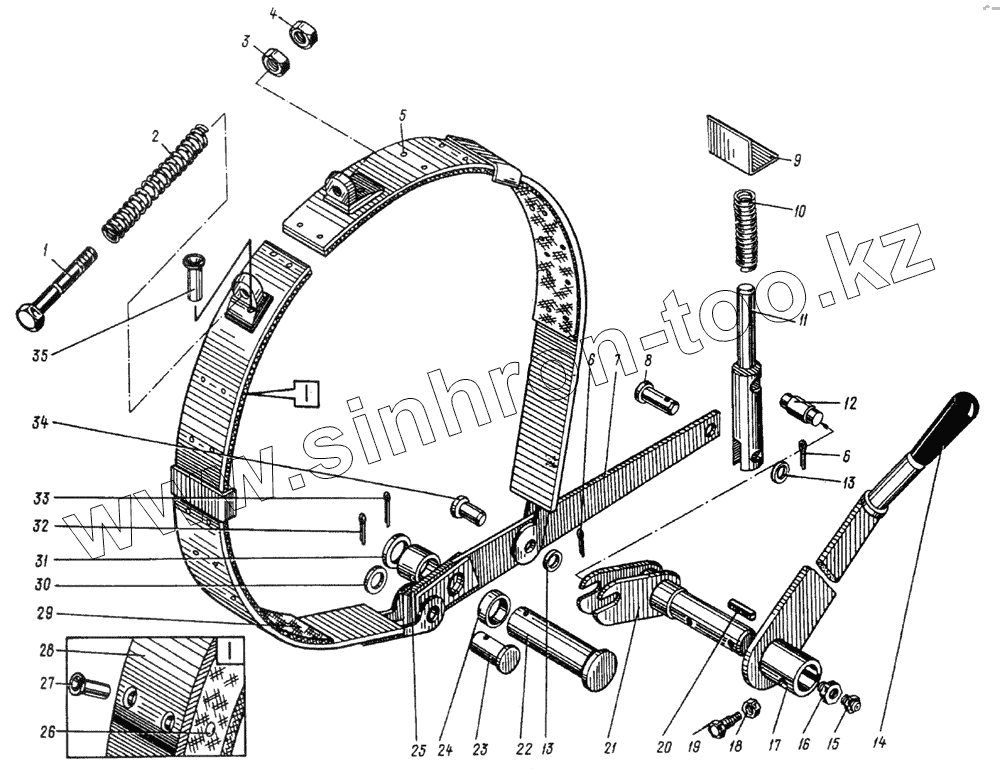

Каталог запасных частей к технике: Ковровец Э-652Б. 652.042 Тормоз стрелоподъемного барабана
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БНТ-М20х260 | Болт | |
| 2 | 652.042.00.30 | Пружина | |
| 3 | ГШ-М20 | Гайка | |
| 4 | ГШН-М20 | Гайка | |
| 5 | 652.042.01.6 | Лента сбегающей половины | |
| 6 | Ш-4х25 | Шплинт | |
| 7 | 652.042.02 | Рычаг сварной | |
| 8 | 22-16X4x45 | Ось | |
| 9 | 652.042.00.20 | Уголок | |
| 10 | 652.042.00.29 | Пружина | |
| 11 | 652.042.00.11 | Шпиндель | |
| 12 | 107.042.26 | Палец | |
| 13 | ШОБ-16 | Шайба | |
| 14 | 1-20,5 | Ручка руля | |
| 15 | ТШ-1.3 | Масленка | |
| 16 | 652.041.00.68 | Штуцер | |
| 17 | 652Б.133.04 | Рычаг в сборе | |
| 18 | ГШ-М10 | Гайка | |
| 19 | ВУЦ-М10х25 | Винт | |
| 20 | ШПП-3-10х8х50 | Шпонка | |
| 21 | 652.133.01 | Ось рычага с кронштейном | |
| 22 | 652A.042.00.31 | Ось | |
| 23 | 22-25х4х70 | Ось | |
| 24 | 107.042.27 | Труба распорная | |
| 25 | 107.042.23 | Труба распорная | |
| 26 | 652.042.01.2 | Накладка тормозная | |
| 27 | С-196А-6х15 | Заклепка трубная | |
| 28 | 652.042.01.3 | Лента набегающей половины | |
| 29 | 652.042.01 | Лента тормоза в сборе | |
| 30 | ШОБ-35 | Шайба | |
| 31 | ШОБ-36 | Шайба | |
| 32 | Ш-5х45 | Шплинт | |
| 33 | Ш-6,3х50 | Шплинт | |
| 34 | 22-16х4х32 | Ось | |
| 35 | С-196А-6х30 | Заклепка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
