Каталог запасных частей к технике: Ковровец Э-652Б. 652.033 Вал вертикальный

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

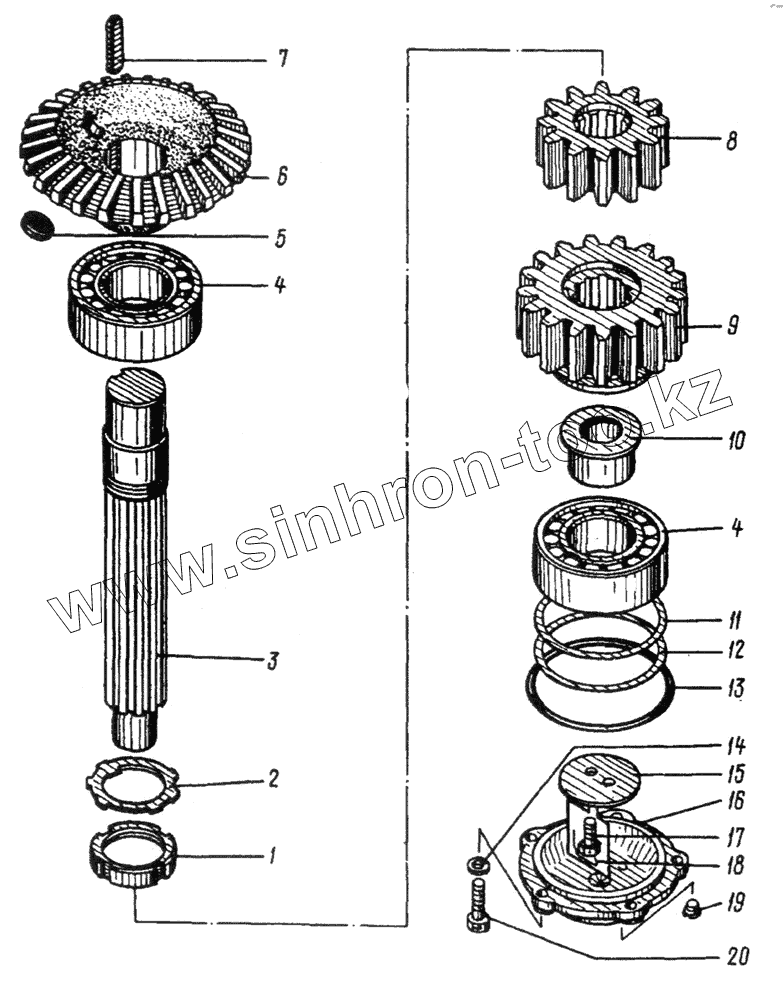

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ГКШ-М90х2		Гайка
2	ШСМЛ-90		Шайба
3	652.033.00.2		Вал вертикальный
4	3618		Подшипник
5	652Б.033.010		Пробка
6	652.033.00.1		Шестерня коническая
7	ШПП-20х12х80		Шпонка
8	652.033.00.4		Шестерня
9	652.033.00.3		Шестерня
10	107.033.5		Втулка
11	652.033.00.7		Кольцо установочное
12	652.033.00.8		Кольцо установочное
13	КРУ-Н1-200х0-2		Кольцо
14	ШП-16		Шайба
15	652.033.00.6		Шайба
16	652Б.033.00.9		Крышка нижняя
17	БНТ-3М12х30		Болт
18	ПЖ-1,6		Проволока L=1,1 м
19	"ПШ-КГ1/4"""		Пробка
20	БНТ-М16х55		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
