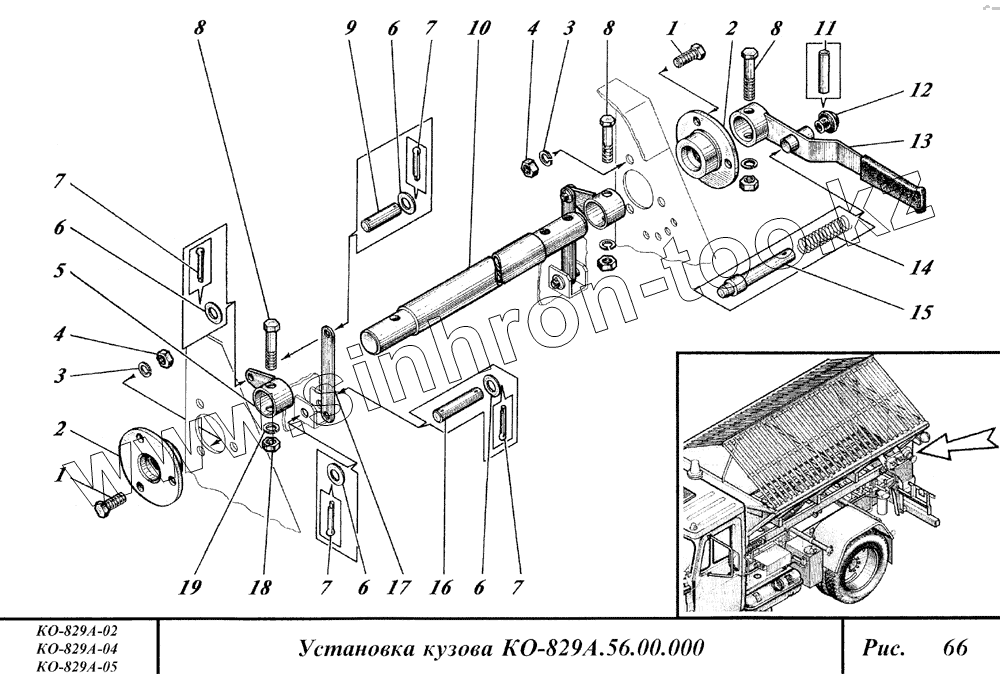

Каталог запасных частей к технике: Коммаш КО-829А. Установка кузова

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
6
6
6
6
7
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 7796 M10-6gx30.56.016 Болт
2 KO-104.02.02.006 Фланец
3 6402 10.65Г Шайба
4 5915 M10-6H.5.016 Гайка
5 KO-829A.56.09.000 Рычаг
6 11371 C8.02.019 Шайба
7 397 2x12.019 Шплинт
8 7796 М12-6gх75.56.016 Болт
9 У136.40.00.02-43 Ось
10 КО-104А.02.02.800 Труба
11 КО-104.02.02.008 Штифт
12 КО-104.02.02.009 Кнопка
13 КО-104.02.02.500 Рукоятка
14 КО-104.02.02.003 Пружина
15 КО-104.02.02.002 Палец
16 У136.40.00.02-41 Ось
17 У136.40.00.21-10 Планка
18 5915 М12-6Н.5.016 Гайка
19 6402 12.65Г Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
