Каталог запасных частей к технике: Коммаш КО-829А. Насос центробежный

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

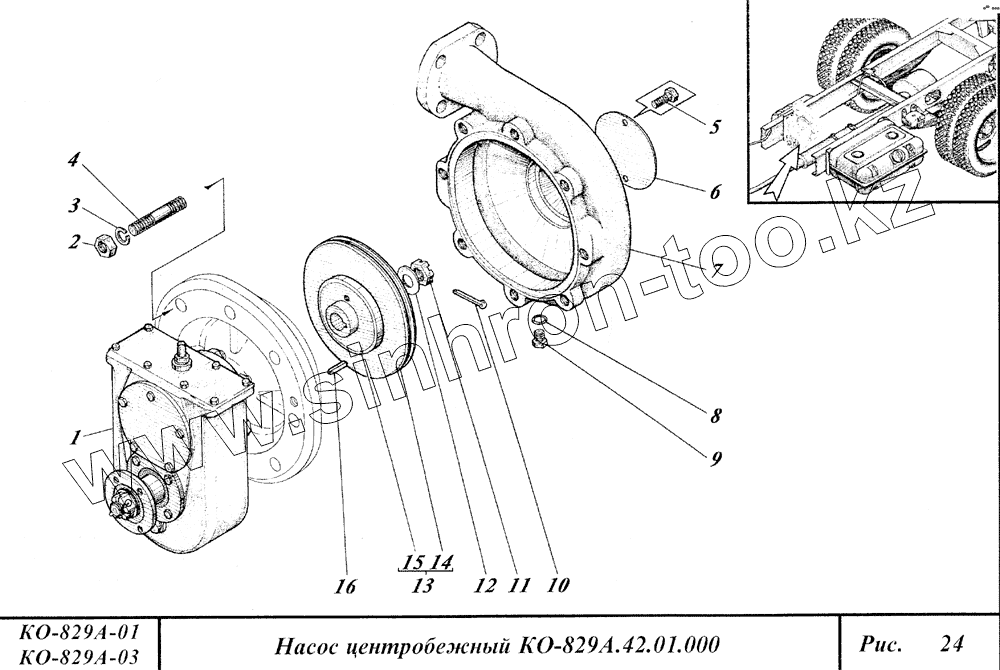

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КО-829А.42.01.100		Редуктор
2	5915 М16-6Н.5.016		Гайка
3	6402 16.65Г		Шайба
4	У136.40.00.03-22		Шпилька
5	7798 M6-6gx20.56.016		Болт
6	KO-829A.42.01.006		Крышка
7	KO-829A.42.01.004		Корпус насоса
8	9833 009-012-19-2-1		Кольцо
9	У136.30.00.32-11		Пробка
10	397 4x40.019		Шплинт
11	5919 M20x1,5-6H.04.016		Гайка
12	11371 C20.02.019		Шайба
13	KO-829A.42.01.200		Колесо рабочее
14	KO-829A.42.01.201		Колесо
15	KO-829A.42.01.202		Кольцо
16	23360 8x7x36		Шпонка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
