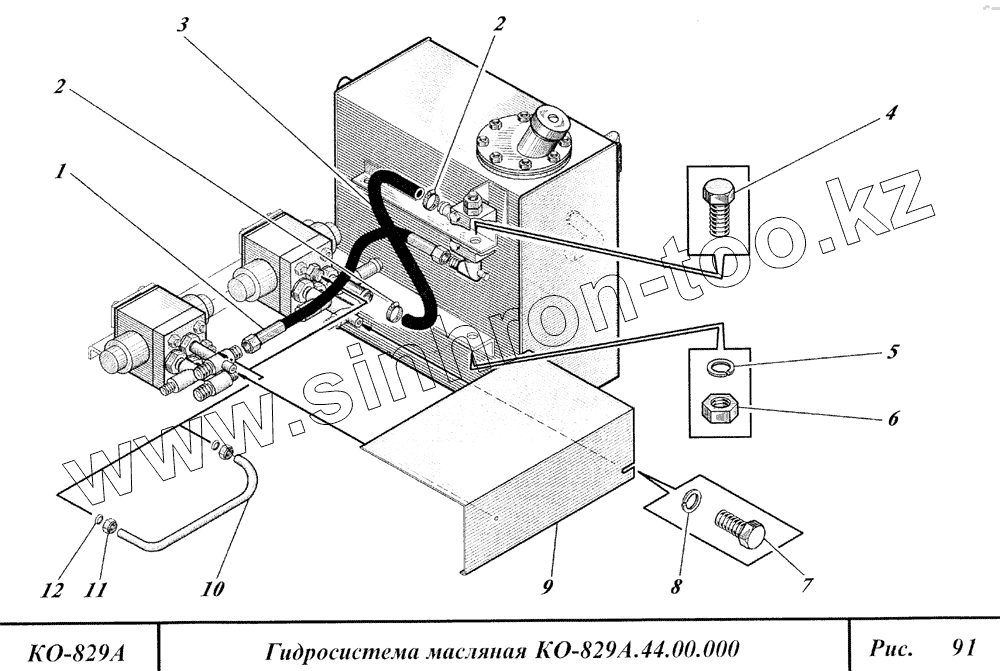

Каталог запасных частей к технике: Коммаш КО-829А. Гидросистема масляная

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

Позиция на иллюстрации	Заводской номер детали		Название детали
1	PBДZ 16-20-650-У1		Рукав М27х1,5
2	TORRO S25-40/9C7W1		Хомут
3	КО-829А.44.00.009		Трубопровод L=275 мм
4	7796 M12-6gx25.56.016		Болт
5	6402 12.65Г		Шайба
6	5915 М12-6Н.5.016		Гайка
7	7796 M10-6gx20.56.016		Болт
8	6402 10.65Г		Шайба
9	КО-829А.44.00.001		Кожух
10	КО-829А.44.00.002		Трубка
11	У136.00.027-04		Гайка накидная
12	У136.00.026-03		Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
