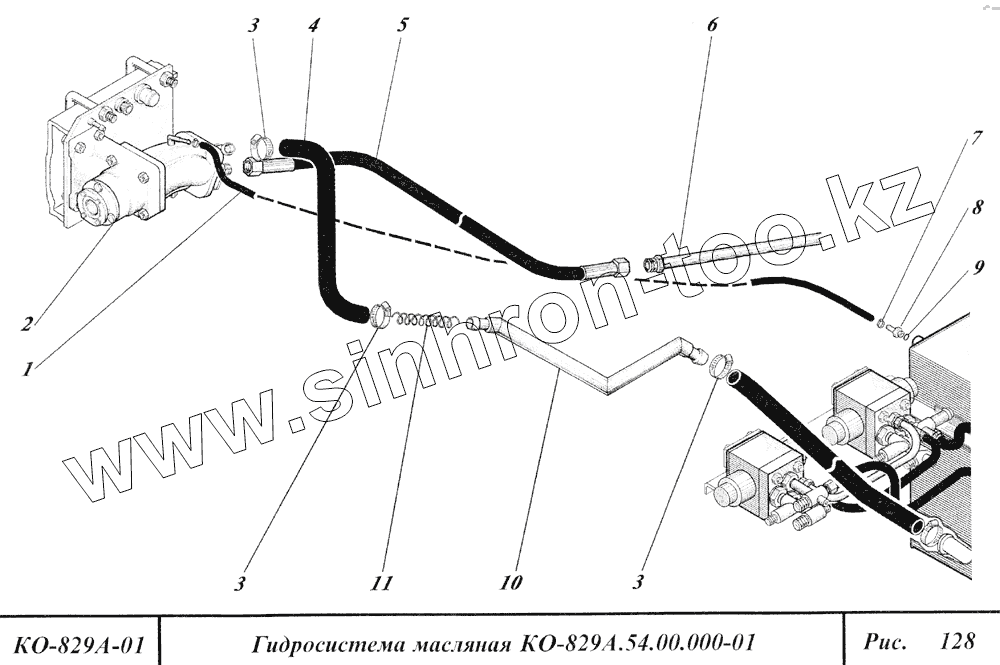

Каталог запасных частей к технике: Коммаш КО-829А. Гидросистема масляная

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

5

6

7

8

9

10

11

Позиция на иллюстрации	Заводской номер детали		Название детали
1	КО-829А.54.00.010		Трубопровод L=1450 мм
2	КО-829А.54.02.000		Установка насоса
3	TORRO S40-60/9C7W1		Хомут
4	KO-829A.54.00.018		Трубопровод L=400 mm
5	РДВ16-16,5-850-У1		Рукав
6	KO-829A.54.03.000		Труба
7	TORRO S12-22/9C7W1		Хомут
8	У136.30.22.00-20		Ниппель ввертной
9	9833 017-022-30-2-2		Кольцо
10	KO-829A.54.00.100		Труба
11	KO-829A.54.00.008		Спираль

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
