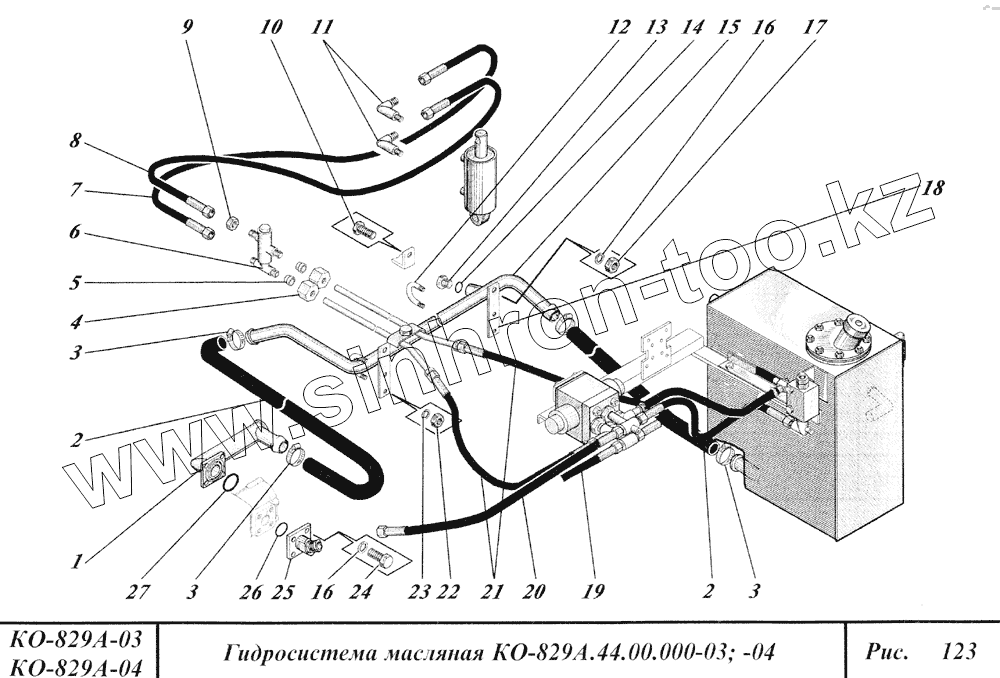

Каталог запасных частей к технике: Коммаш КО-829А. Гидросистема масляная
1
2
2
3
3
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КО-829А.44.02.000 | Колено | |
| 2 | КО-829А.44.00.012 | Трубопровод L=410 mm | |
| 3 | TORRO S40-60/9C7W1 | Хомут | |
| 4 | У136.00.027-01 | Гайка накидная | |
| 5 | У136.00.026-01 | Кольцо | |
| 6 | КО-440-2.18.17.000-02 | Гидрозамок | |
| 7 | РВД-8.00.00.000-01 | Рукав | |
| 7 | PBДZ 8-30-650-У1 | Рукав М16x1,5 | |
| 8 | РВД-8.00.00.000-02 | Рукав | |
| 8 | РВДZ 8-30-850-У1 | Рукав M16x1,5 | |
| 9 | 5915 М16х1,5-6Н.5.016 | Гайка | |
| 10 | 7796 M10-6gx25.56.016 | Болт | |
| 11 | У136.30.01.00-08 | Угольник рукавно-конический | |
| 12 | У136.40.00.18-05 | Стремянка круглая | |
| 13 | У136.30.00.32-14 | Пробка | |
| 14 | 9833 040-044-25-2-2 | Кольцо | |
| 15 | КО-829А.44.20.000 | Труба | |
| 16 | 6402 10.65Г | Шайба | |
| 17 | 5915 М10-6Н.5.016 | Гайка | |
| 18 | КО-829А.44.00.016 | Планка | |
| 19 | РВДZ 16-20-1050-У1 | Рукав | |
| 20 | PBДZ 16-20-2050-У1 | Рукав | |
| 21 | РВДZ 8-30-850-У1 | Рукав M16x1,5 | |
| 21 | РВД-8.00.00.000-02 | Рукав | |
| 22 | 5915 М8-6Н.5.016 | Гайка | |
| 23 | 6402 8.65Г | Шайба | |
| 24 | 7796 M10-6gx25.56.016 | Болт | |
| 25 | КО-829А.44.03.000 | Патрубок | |
| 26 | 9833 028-036-46-2-2 | Кольцо | |
| 27 | 9833 038-046-46-2-2 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
